SS 304 máquina de enchimento do frasco de 20 litros com máquina de etiquetas

2, Lavadora rotativa externa

Parâmetros:

Dimensão: 1800*1550*1750mm

Peso: 800kg

Potência: bomba 0,37+motores 0,75*2+motor de transferência 1,1=2,97KW

Tamanho do tanque de água de reciclagem: 600*550*550mm

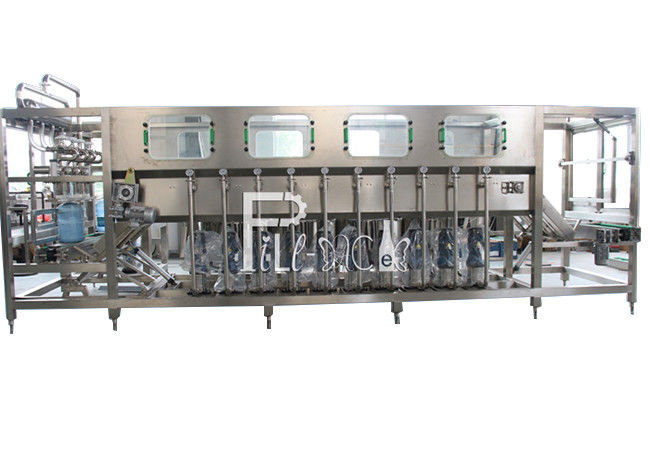

3, Enchedora-lavadora-tampadora de galão monobloco

Processo de trabalho:

A unidade de enchimento de barris pode ser dividida em 3 etapas: lavagem, enchimento e tampagem, totalizando 18 estações de trabalho

1, 1 estação de aquecimento elétrico

2, 2 estações de lavagem com desinfetante

3, 1 estação de gotejamento

4, 2 estações de retorno de água

5, 2 estações de água pura

6, 1 estação de gotejamento

Um lado 9 estações, Ambos os lados 18 estações

Processo de trabalho como abaixo:

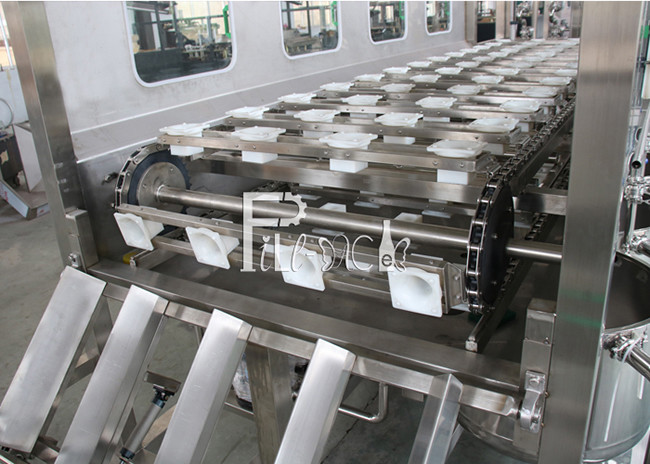

1. As garrafas vazias entram nas estações de lavagem e desinfecção através da corrente e do suporte da garrafa. (A garrafa de lavagem passa por 9 estações) Quando o motor de acionamento funciona com uma garrafa vazia e entra na zona de indução de posicionamento com o sensor na corrente, o interruptor do sensor de posicionamento envia um sinal para parar o motor de acionamento e, ao mesmo tempo, a bomba de água da garrafa de enxágue começa a realizar o trabalho de lavagem e desinfecção (o tempo de lavagem é controlado pela configuração do programa PLC);

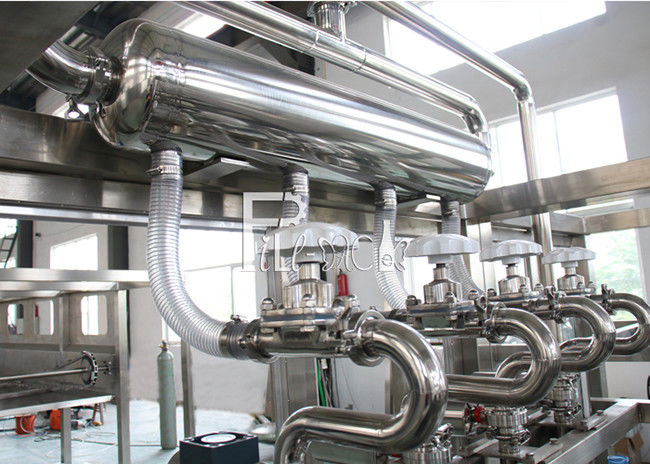

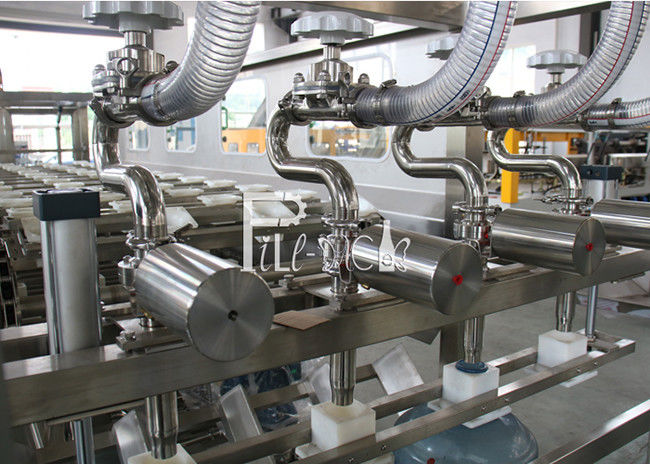

2. Após o enxágue, as garrafas vazias enxaguadas são transportadas pelo mecanismo de acionamento de lavagem de garrafas e caem na prateleira de empurrar garrafas. O cilindro de empurrar garrafas funciona para empurrar as garrafas vazias para a posição de enchimento, de modo que o bico de enchimento seja alinhado com a boca da garrafa de água, etc. Depois que a água é lavada, a bomba de enchimento começa a encher. (O tempo de enchimento é ajustado pelo usuário de acordo com as necessidades)

3. Quando o enchimento estiver completo, o PLC envia um sinal de controle, a válvula solenóide de enchimento é fechada e o enchimento é interrompido. Após a conclusão do enchimento, a garrafa de água cheia é enviada para a tampa da área de tampagem pela próxima garrafa de água e enviada para a área da glândula, o cilindro de tampagem aciona o dispositivo de tampagem para pressionar a tampa com firmeza. Neste ponto, um ciclo de irrigação de lavagem é concluído.

Parâmetros:

Cilindro: Air tech-Taiwan

Válvula magnética: Air tech-Taiwan

Bomba de elevação-bomba de enchimento: Nanfang

PLC: Mitsubishi Japão

Material: SUS304

Potência: 22KW

Dimensão: 3900*2300*1800mm

Peso: 1000kg

4, Máquina de encolhimento a vapor
5, Impressora de código jato de tinta

6, Automático elevador de tampa-lavadora

O elevador de tampa automático foi projetado para levantar as tampas das garrafas para a máquina de tampagem, onde há uma máquina de classificação de tampas antes da tampagem. Ele não é usado apenas na indústria de bebidas, mas também pode ser usado na indústria de alimentos, hardware, embalagens, medicina e química.

Características:

A máquina usa interface de usuário tradicional, simples, segura e confiável

As peças principais da máquina são de aço inoxidável 304 de alta qualidade

A máquina atende aos requisitos GMP, fácil desmontagem, limpeza e manutenção

Parâmetro:

Modelo: TSJ-1200

Velocidade: 20-50 peças/min

Material: SUS304

Potência do motor: 0,37kw

Dimensão: 800*800*3000

Peso: 130kg
