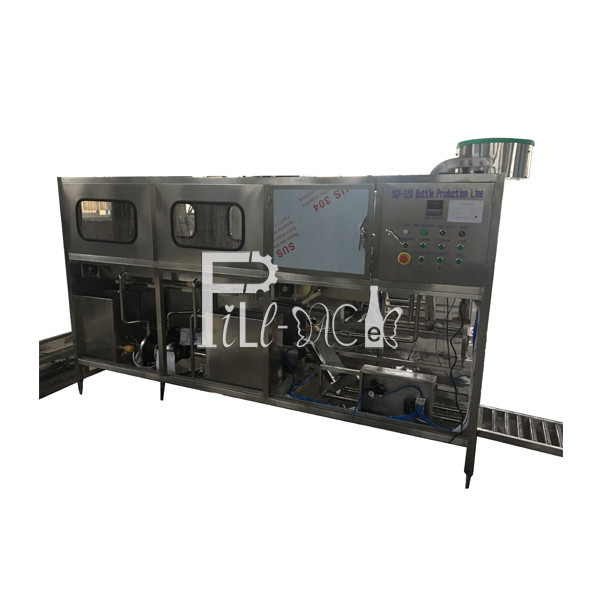

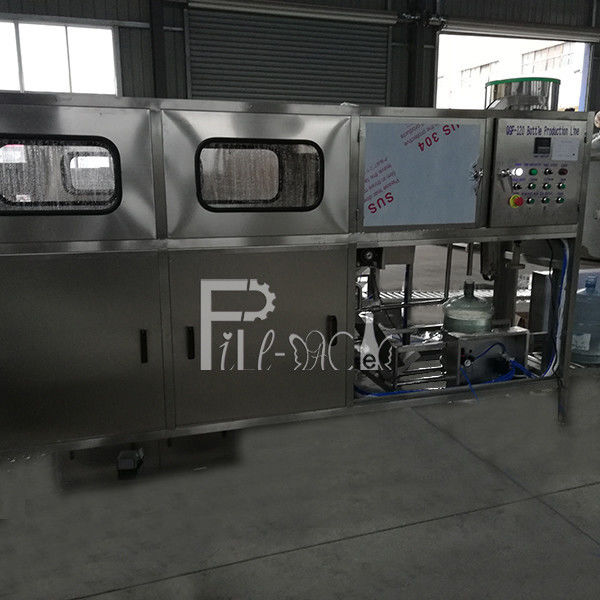

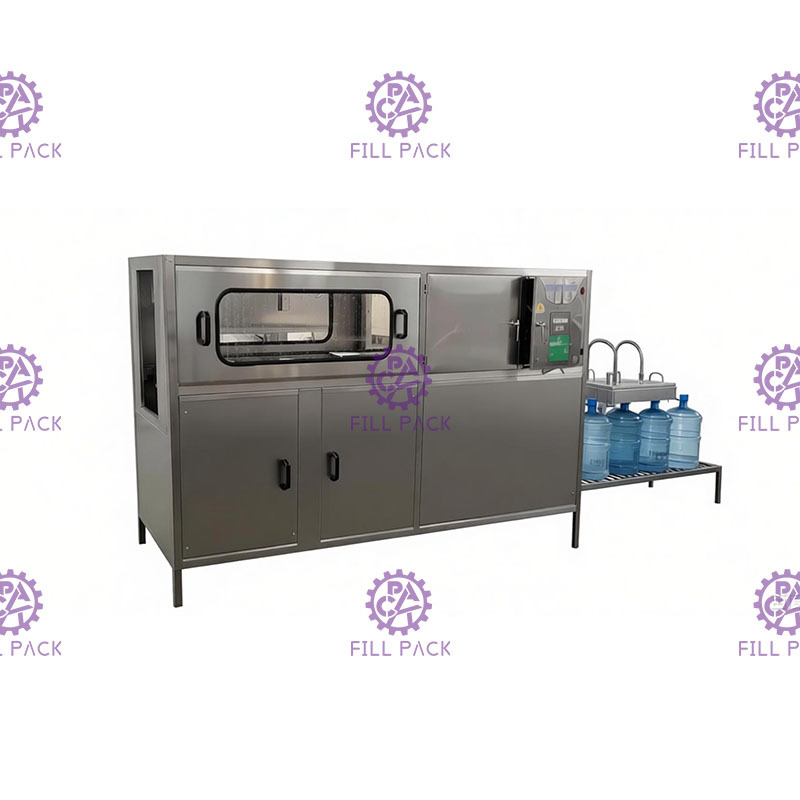

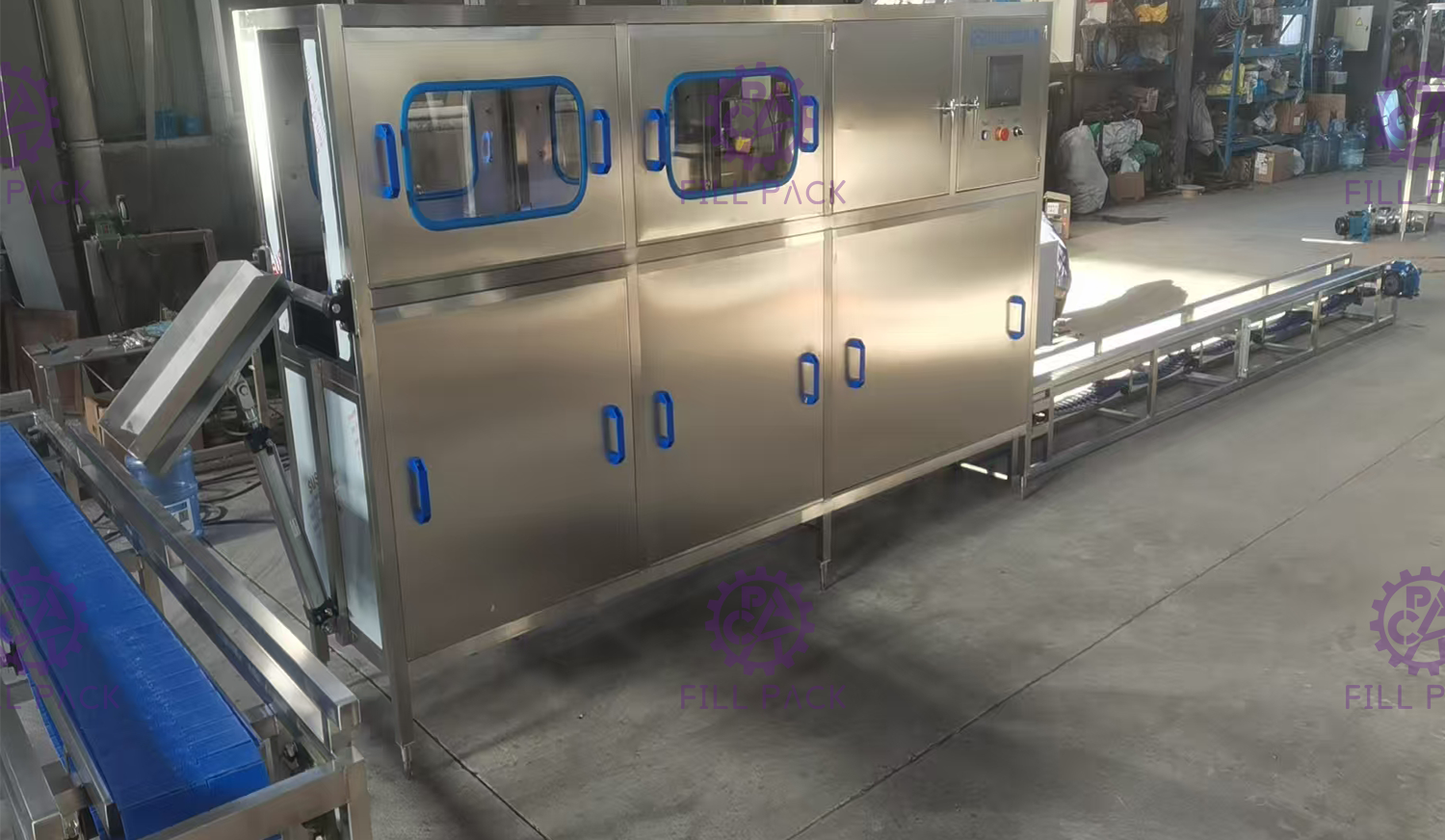

20 galão da fileira 120 BPH do litro linha de enchimento do único

Descrição de produto

Única fileira 120BPH enchimento automático da garrafa de 3 - 5 galões com sistema de controlo do PLC

Princípio:

Este enchimento da garrafa do galão é integrado com funções lavar-encher-tampando do frasco junto;

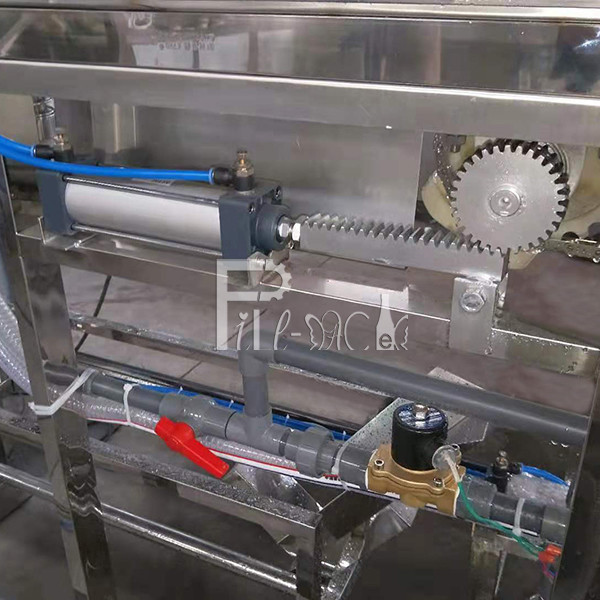

O trabalhador carrega o frasco vazio no suporte do frasco manualmente, o suporte do frasco com o frasco será transferido adiantado para a lavagem do frasco, a força da transmissão é pelo cilindro da engrenagem;

A lavagem será dividida em 2 porções, primeiro processo é pelo líquido desinfetante, ò processo é pela água pura;

Após o lavagem, os frascos estarão caindo para baixo na placa de ângulo do suporte do frasco pela corrente da transmissão com força de gravidade;

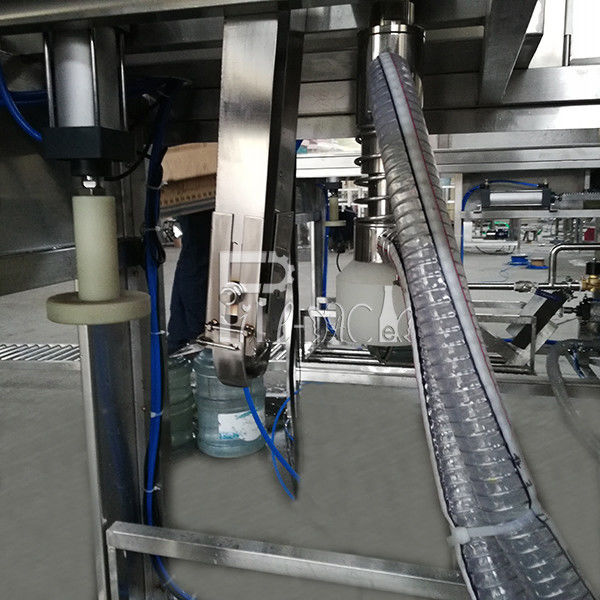

Os frascos serão empurrados então empurrando o cilindro à cabeça de enchimento inferior, a seguir enchendo o começo;

O volume de enchimento pode ser controlado enchendo o tempo estabelecido.

Os frascos enchidos serão empurrados para a cabeça abaixo tampando por frascos vazios mais tarde.

O trabalhador pôs o lote de tampões desorganizados no carregador do tampão, carregador do tampão classificará para tampar automaticamente para carregar para baixo no trilho do tampão. Quando as garrafas enchidas que passam sob a cabeça tampando, tampão cairão para baixo no pescoço do frasco, o cilindro então tampando fará tampar automaticamente pelo tampão que pressiona o cilindro.

Caráteres:

1, o enchimento inteiro da garrafa do galão é controlado pelo sistema do PLC de Mitsubishi, todo o curso do cilindro é calculado adiantado para a distância conduzida;

2, o enchimento da garrafa do galão podem trabalhar sob o modelo automático, modelo manual são controlando;

Parâmetros:

Enxaguando a bomba 1: 0.37KW

Enxaguando a bomba 2: 0.37KW

Bomba de enchimento: 0.55KW

Tampão que classifica o motor: 0.09KW

Dimensão: 3100*570*1450mm (carregador do tampão no transporte) do lado/2700*570*1720mm (carregador na parte superior) + 2000mm do tampão

Peso: 400kg

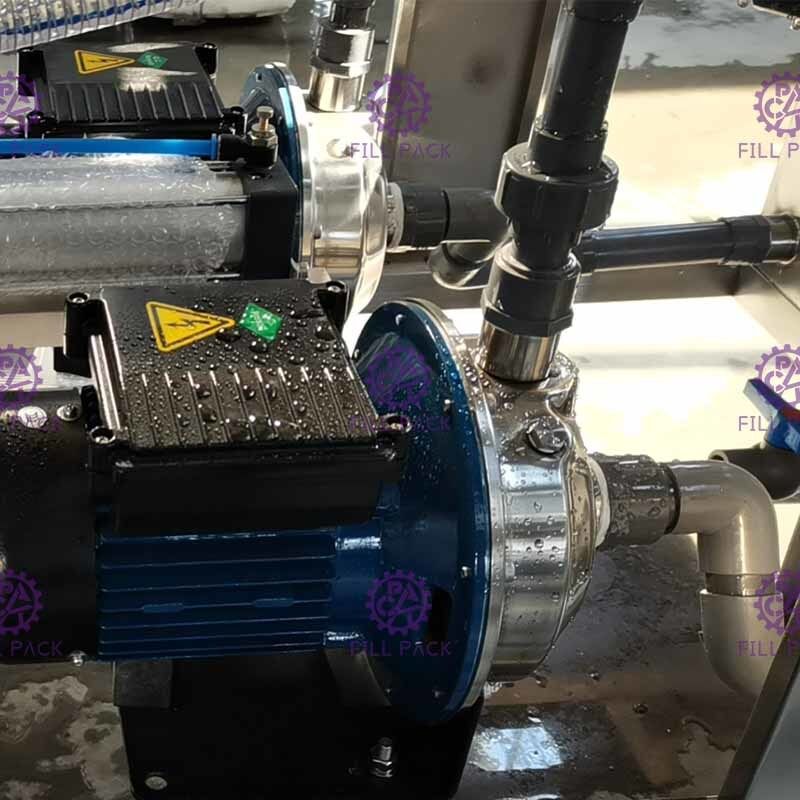

A água bombeia detalhes:

Detalhes do motor:
