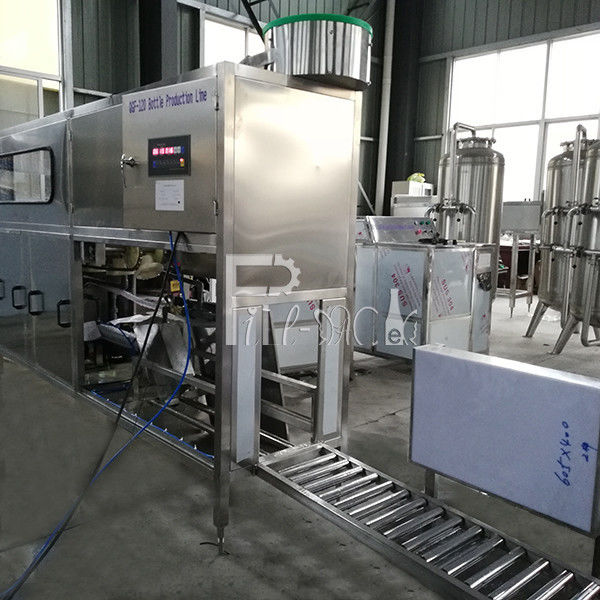

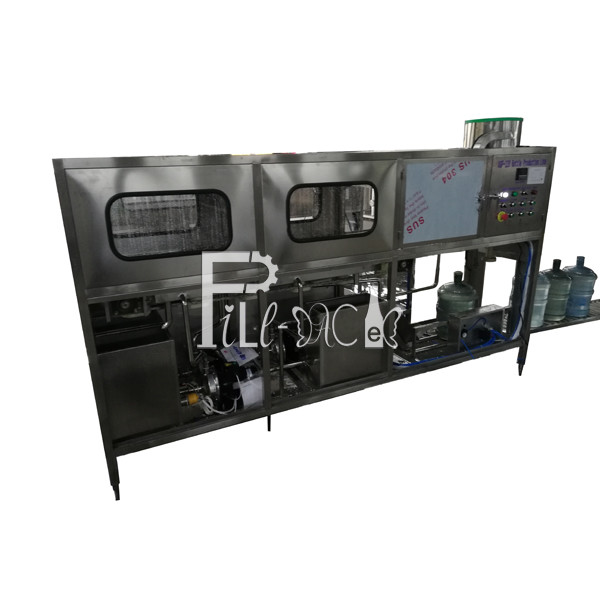

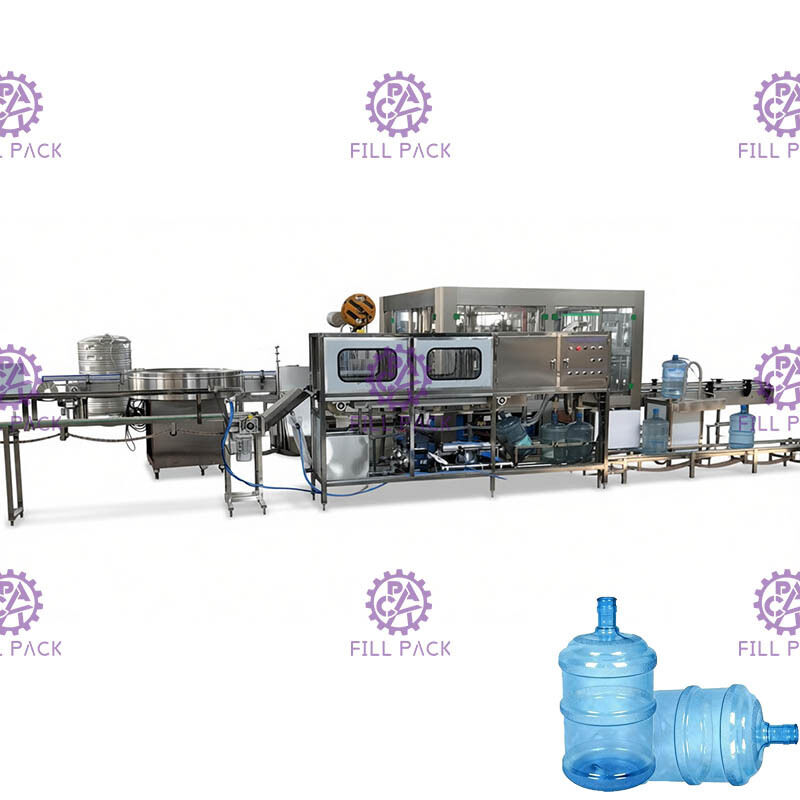

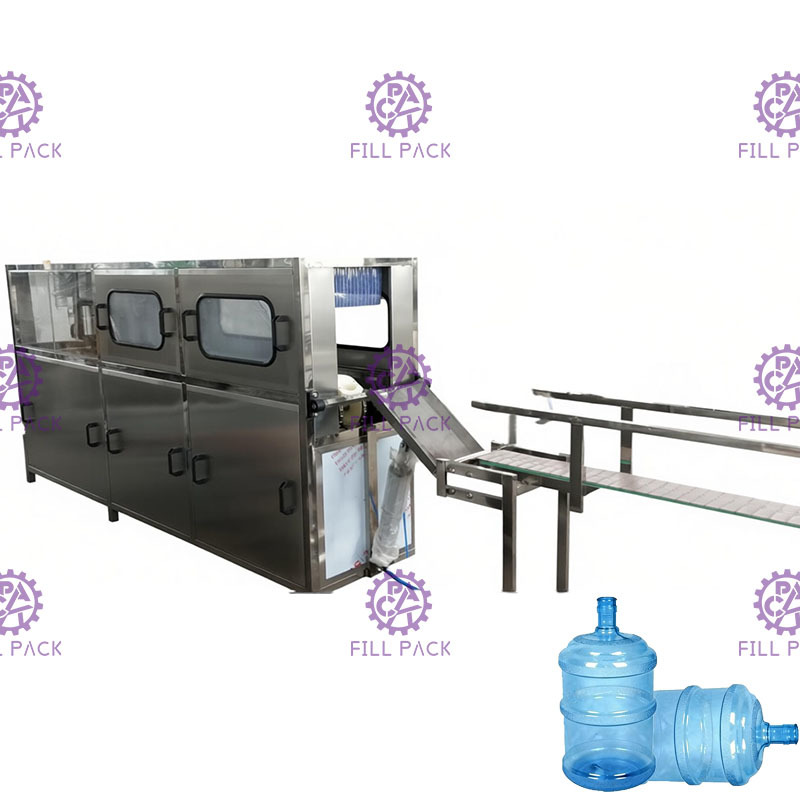

Auto QGF-120 de lavagem quente máquina de enchimento de 5 galões

Descrição de produto

QGF-120 função de lavagem automática a quente máquina de enchimento de 5 galões com estação de enxaguamento de 4 passos

Princípio:

Esta máquina de enchimento de 5 galões está integrada com funções de lavagem de frascos, enchimento e tampa;

O trabalhador carrega o frasco vazio no suporte do frasco manualmente, o suporte do frasco com o frasco será transferido com antecedência para a lavagem do frasco, a força de transmissão é por cilindro de engrenagem;

A lavagem será dividida em 4 partes, o primeiro processo é pela lavagem com solução de sabão quente, o segundo passo é a lavagem com líquido desinfetante, o terceiro processo é a limpeza com água reciclada,A última fase é o enxaguamento com água potável pura.;

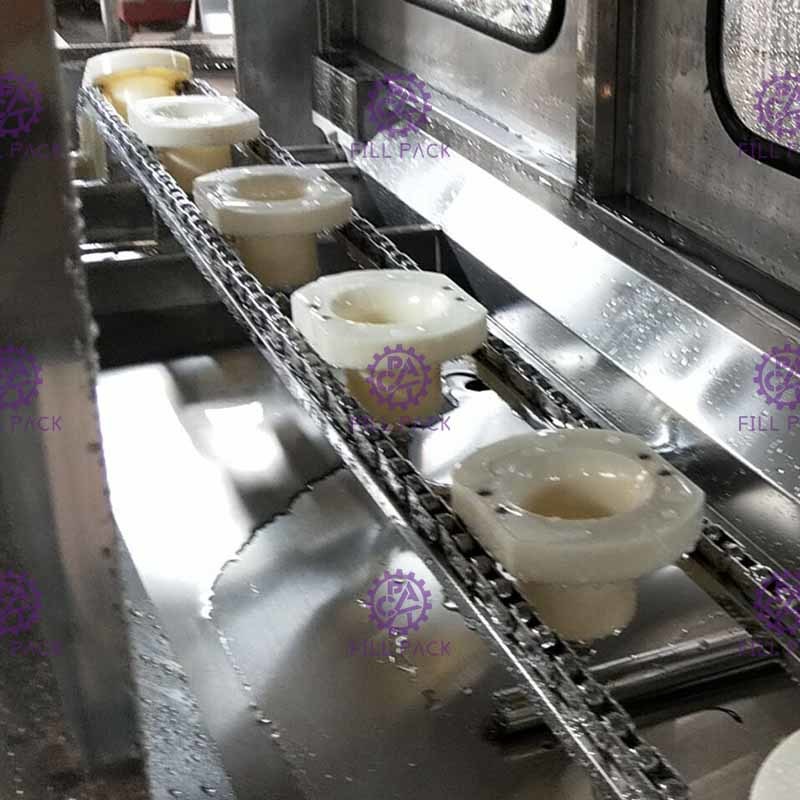

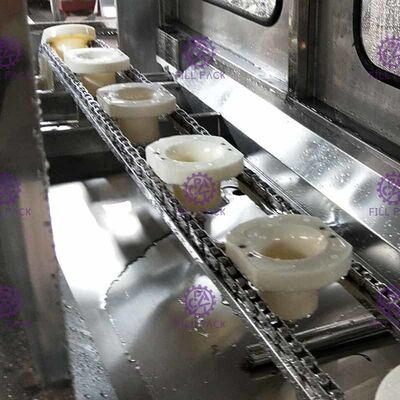

Após a lavagem, os frascos caem sobre a placa angular do suporte do frasco por uma cadeia de transmissão com força de gravidade;

Em seguida, os frascos serão empurrados empurrando o cilindro para debaixo da cabeça de enchimento, em seguida, começar o enchimento;

O volume de enchimento pode ser controlado configurando o tempo de enchimento.

Os frascos cheios serão empurrados para baixo da cabeça de tampa por frascos vazios posteriormente.

Trabalhador colocar um monte de tampas desordenadas no carregador de tampas, carregador de tampas irá classificar tampas automaticamente para carregar para baixo no carregador de tampas.

Quando as garrafas cheias passam por baixo da cabeça de tampa, a tampa cairá no pescoço do frasco, em seguida, o cilindro de tampa fará a tampa automaticamente pelo cilindro de pressão da tampa.

Detalhes do enxaguamento:

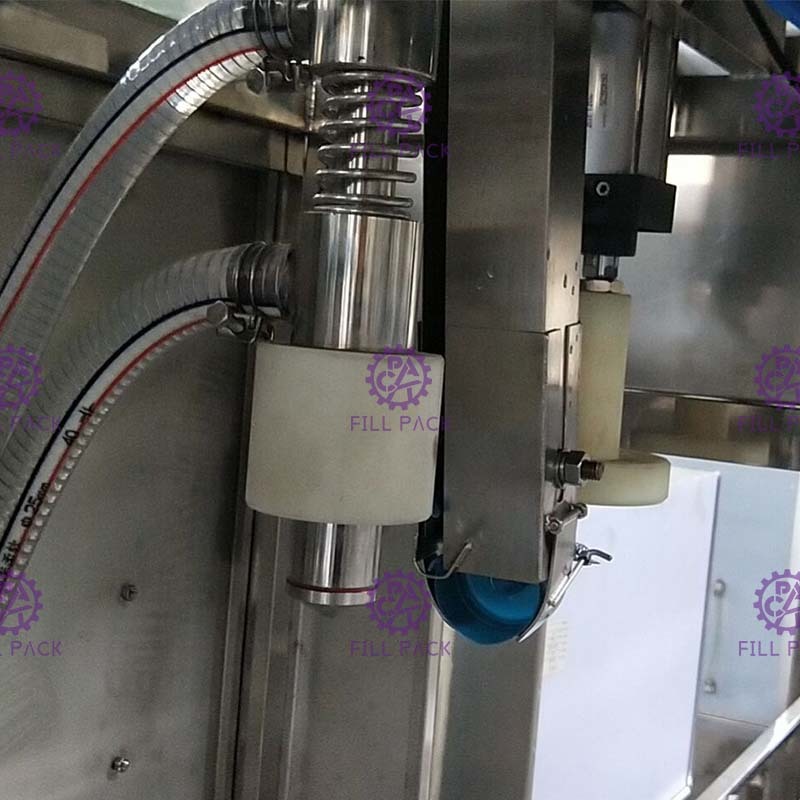

Parcela para prensagem de tampa:

Detalhes do tubo:

Personagens:

1, toda a máquina de enchimento de 5 galões é controlada pelo sistema Mitsubishi PLC, todo o percurso do cilindro é calculado antecipadamente para a distância percorrida;

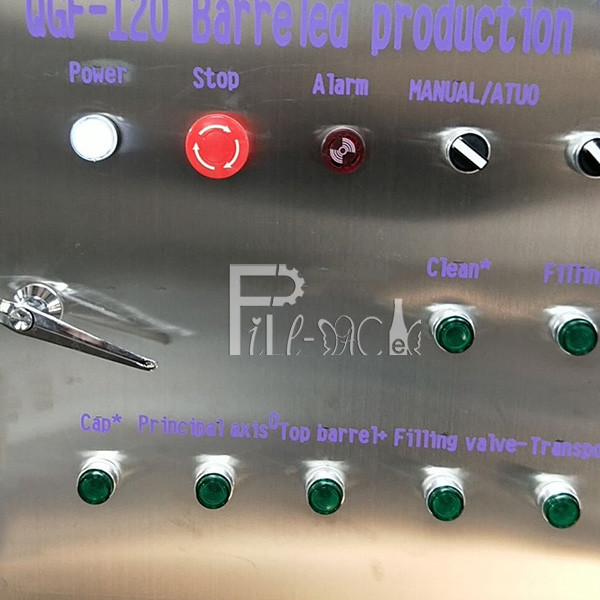

2, A máquina de enchimento de 5 galões pode funcionar sob o modelo automático, o modelo manual é para verificação da máquina;

Parâmetros:

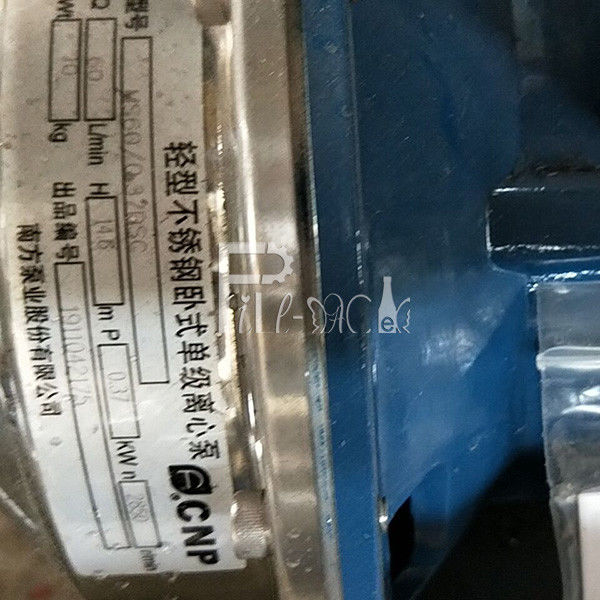

Bomba de enxaguamento 1: 0,37 kW

Bomba de enxaguamento 2: 0,37 kW

Bomba de enchimento: 0,55 kW

Motor de triagem da tampa: 0,09 kW

Dimensões: 3100*570*1450mm (carregador de tampa na lateral) /2700*570*1720mm (carregador de tampa na parte superior) + transportador de 2000mm

Peso: 400 kg

Lista de peças de reposição recomendadas:
