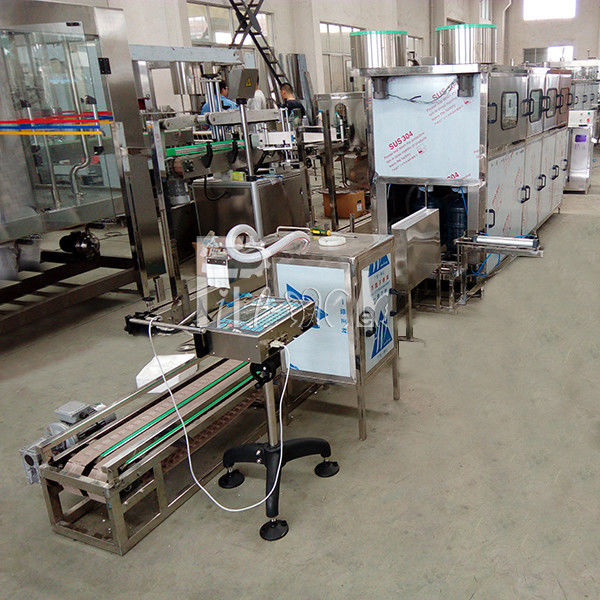

Estação de tratamento de água do galão da conexão de tubulação 300 BPH do SUS 304

2, Enchedora-lavadora-tampadora monobloco com SUS304 completo

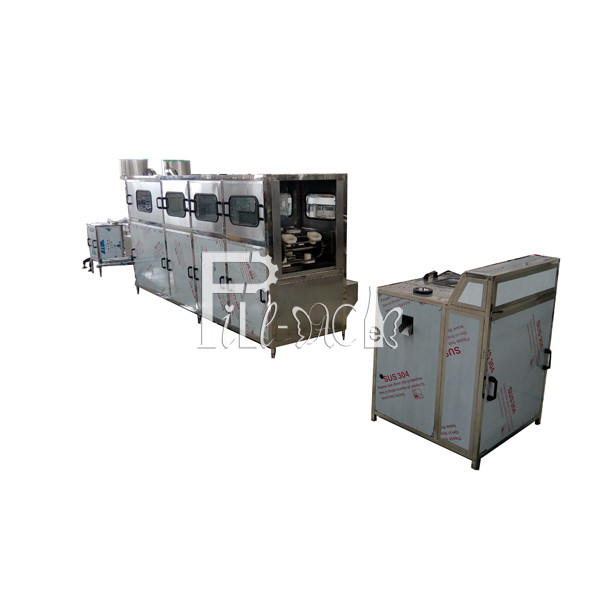

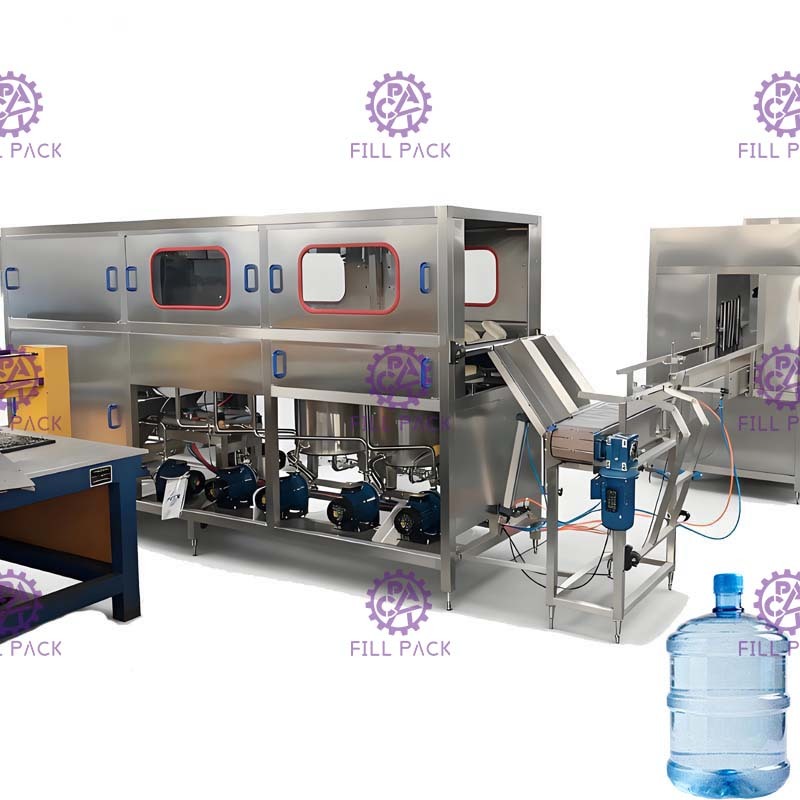

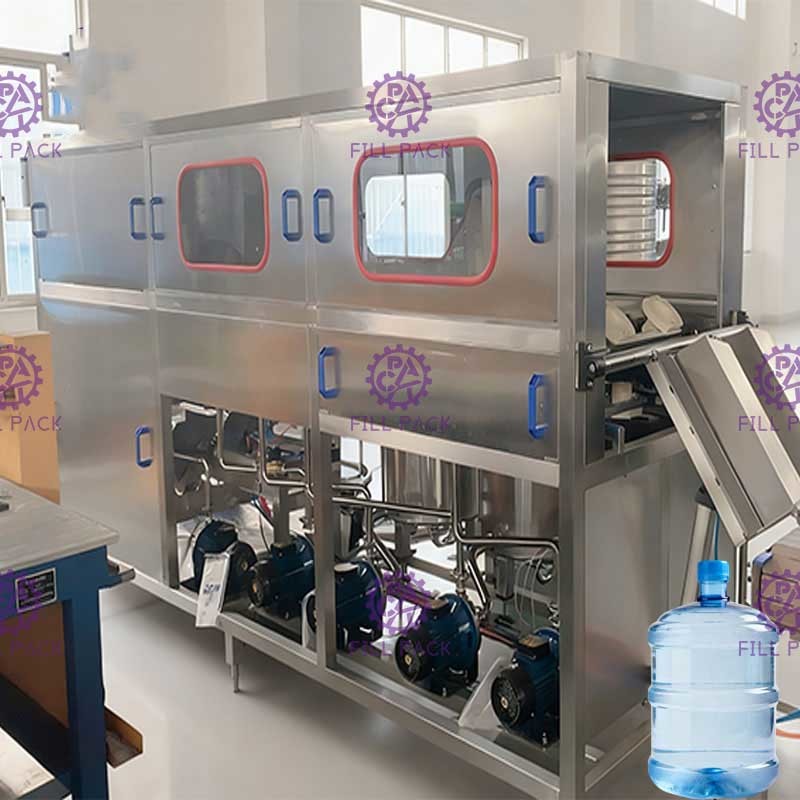

A planta de enchimento de garrafas de 5 galões integra lavagem, enchimento e tampamento.

É a máquina ideal para produzir água em barril.

Toda a planta de enchimento de garrafas de 5 galões está usando aço inoxidável 304, resistente à corrosão, pode ser limpa facilmente.

As principais peças elétricas são todas de marca. O sistema de canal de ar usa produtos da marca Air TAC.

A planta de enchimento de garrafas de 5 galões tem uma construção compacta, ocupará pouco espaço, a eficiência de trabalho é alta.

Precisa apenas de 2 operadores para controlar, é uma boa escolha para a fábrica escolher.

A configuração da planta de enchimento de garrafas de 5 galões não precisa de parafuso de chão, após retirar a caixa, coloque a planta de enchimento de garrafas de 5 galões no chão plano e, em seguida, ajuste a altura do suporte e ajuste toda a pressão do suporte para ser média.

Depois que a máquina estiver bem configurada, entre pela tubulação de água, tubulação de drenagem e energia, energia pneumática.

Processo de trabalho:

A unidade de enchimento de barris pode ser dividida em 3 etapas: lavagem, enchimento e tampamento, um total de 36 estações de trabalho, processo de trabalho conforme abaixo:

1) Coloque a boca do barril vazio no assento do barril, o barril vazio será lavado durante a situação de cabeça para baixo, 4 estações de trabalho para inserção do barril.

2) O processo de lavagem será dividido em 4 etapas:

1, lavagem com água alcalina quente; 2, lavagem com timerosal; 3, lavagem com água limpa, 4, lavagem com água pura. Cada etapa de lavagem é definida para 8S, após a lavagem, haverá 10S para gotejamento.

3) O barril após a lavagem se moverá para baixo 45 graus através da corrente de passagem e passará pela corrente de saída e virará 45 graus pelo cilindro de elevação do barril para a posição de enchimento.

4) A válvula de enchimento será acionada pelo cilindro para inserir no barril e começar a encher, o tempo de enchimento é controlado pelo PLC e o tempo de enchimento é ajustável pelo painel de controle de acordo com a superfície do líquido de enchimento.

Após o enchimento, o excesso de água voltará para o tanque de água pura por ventilação automática, pode reduzir o consumo de água. (o tanque de água não está incluído)

5) Após a conclusão do processo de enchimento, o barril cheio será empurrado para a posição de tampamento pelo cilindro de parada do barril, todo o processo termina até agora.

Detalhes do painel de controle PLC:

Peças de reposição gratuitas:

Anel de vedação para válvulas de enchimento*1 conjunto

Lista de peças de reposição recomendadas:

Parâmetros:

Cilindro: Air tech-Taiwan

Válvula magnética: Air tech-Taiwan

Bomba de elevação-bomba de enchimento: Nanfang

Motor: TWT Taiwan

PLC: Mitsubishi Japonês

Potência: 5,3KW

Dimensão: 3400*1000*1750mm

Peso: 500kg

Todos em tubos de material SUS304

3, Transportador de correia para saída 4, Luz de inspeção 5, Túnel de encolhimento de rótulos

1.6, Máquina de codificação com rolo de tinta sólida

Descrição:

O uso da tecnologia de integração fotoelétrica, roda de tinta sólida avançada, tem o excelente desempenho de impressão instantânea e secagem instantânea, que não é fácil de apagar. A máquina é avançada em design, precisa na fabricação, estável na operação, controlada longitudinalmente em posição por controle eletrônico, arbitrariamente ajustável, ações de impressão e contagens controladas fotoeletricamente, e o número de folhas imprimíveis pode ser definido.

Aplicável à indentação da superfície ou impressão colorida da data de produção, número do lote do produto, data de validade, qualificação de inspeção, etc. de caixas de papel, rótulos, etiquetas, certificações, etc., com classificação automática, contagem automática, posicionamento aleatório, tempos de impressão predefinidos, a indentação é clara, a cor é opcional, a velocidade de impressão é rápida, impressão instantânea e secagem instantânea, perda e outras vantagens.
