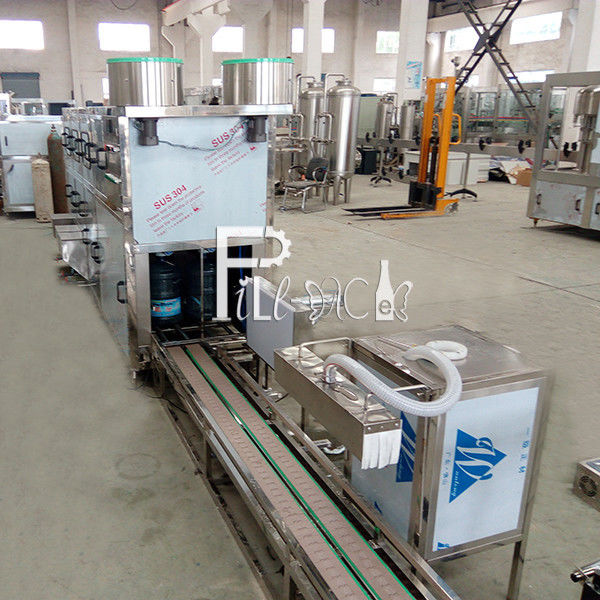

O transporte de correia Output a máquina de enchimento do tambor de 300 BPH

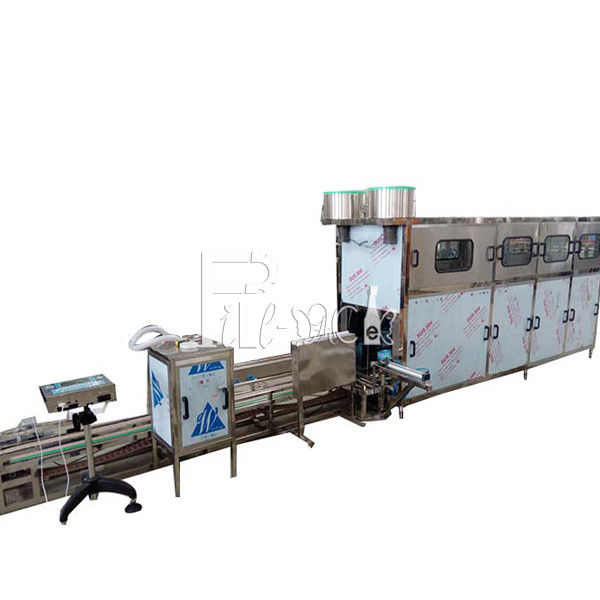

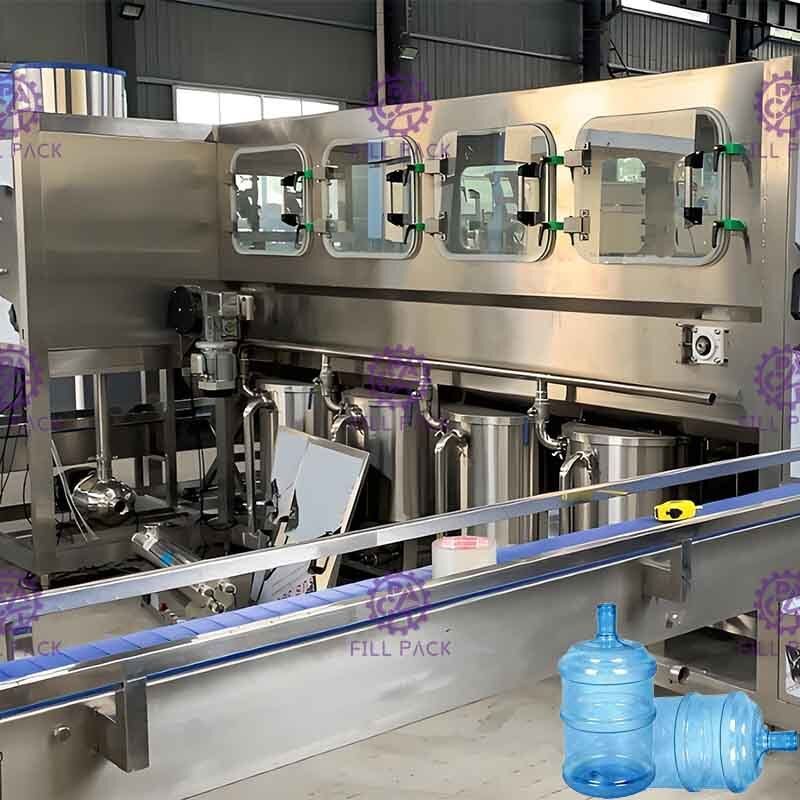

2, Enchedora-lavadora-tampadora monobloco com SUS304 completo

A planta de enchimento de água para garrafões integra lavagem, enchimento e tampamento.

É a máquina ideal para produzir água em galões.

Toda a planta de enchimento de água para garrafões utiliza aço inoxidável 304, resistente à corrosão, pode ser limpa facilmente.

As principais peças elétricas são todas de marca. O sistema de canal de ar utiliza produtos da marca Air TAC.

A planta de enchimento de água para garrafões tem uma construção compacta, ocupará pouco espaço, a eficiência de trabalho é alta.

Precisa apenas de 2 operadores para controlar, é uma boa escolha para a fábrica escolher.

A instalação da planta de enchimento de água para garrafões não precisa de parafusos no chão, após retirar a caixa, coloque a planta de enchimento de água para garrafões no chão plano e, em seguida, ajuste a altura do suporte e ajuste toda a pressão do suporte para ser média.

Depois que a máquina estiver bem instalada, entre através do cano de água, cano de drenagem e energia, energia pneumática.

Processo de trabalho:

A unidade de enchimento de galões pode ser dividida em 3 etapas: lavagem, enchimento e tampamento, totalizando 36 estações de trabalho, processo de trabalho conforme abaixo:

1) Coloque a boca do galão vazio no assento do galão, o galão vazio será lavado durante a situação de cabeça para baixo, 4 estações de trabalho para inserção do galão.

2) O processo de lavagem será dividido em 4 etapas:

1, lavagem com água alcalina quente; 2, lavagem com timerosal; 3, lavagem com água limpa, 4, lavagem com água pura. Cada etapa de lavagem é definida para 8S, após a lavagem, haverá 10S para gotejamento.

3) O galão após a lavagem se moverá para baixo 45 graus através da corrente de passagem e passará pela corrente de saída e virará 45 graus pelo cilindro de elevação do galão para a posição de enchimento.

4) A válvula de enchimento será acionada por um cilindro para inserir no galão e começar a encher, o tempo de enchimento é controlado pelo PLC e o tempo de enchimento é ajustável pelo painel de controle de acordo com a superfície do líquido de enchimento.

Após o enchimento, o excesso de água retornará ao tanque de água pura por ventilação automática, pode reduzir o consumo de água. (o tanque de água não está incluído)

5) Após a conclusão do processo de enchimento, o galão cheio será empurrado para a posição de tampamento pelo cilindro de parada do galão, todo o processo termina até agora.

Peças de reposição grátis:

Anel de vedação para válvulas de enchimento*1 conjunto

Lista de peças de reposição recomendadas:

Parâmetros:

Cilindro: Air tech-Taiwan

Válvula magnética: Air tech-Taiwan

Bomba de elevação-bomba de enchimento: Nanfang

Motor: TWT Taiwan

PLC: Mitsubishi Japanse

Potência: 5,3KW

Dimensão: 3400*1000*1750mm

Peso: 500kg

Cilindro de empurrar garrafas automático

Sistema de esteira transportadora automático

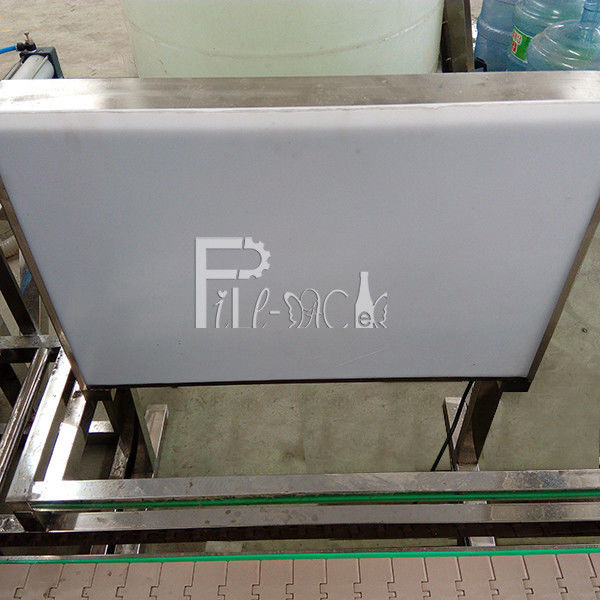

3, Esteira transportadora para saída 4, Luz de inspeção 5, Túnel de encolhimento de rótulos

1.6, Máquina de codificação com rolo de tinta sólida

Descrição:

O uso da tecnologia de integração fotoelétrica, roda de tinta sólida avançada, tem o excelente desempenho de impressão instantânea e secagem instantânea, que não é fácil de apagar. A máquina é avançada em design, precisa na fabricação, estável na operação, controlada longitudinalmente em posição por controle eletrônico, arbitrariamente ajustável, ações de impressão e contagens controladas fotoeletricamente, e o número de folhas imprimíveis pode ser definido.

Aplicável à indentação da superfície ou impressão colorida da data de produção, número do lote do produto, data de validade, qualificação de inspeção, etc. de caixas de papel, rótulos, etiquetas, certificações, etc., com classificação automática, contagem automática, posicionamento aleatório, tempos de impressão predefinidos, a indentação é clara, a cor é opcional, a velocidade de impressão é rápida, impressão instantânea e secagem instantânea, perdas e outras vantagens.

Desenho de layout da planta 300BPH para referência:
