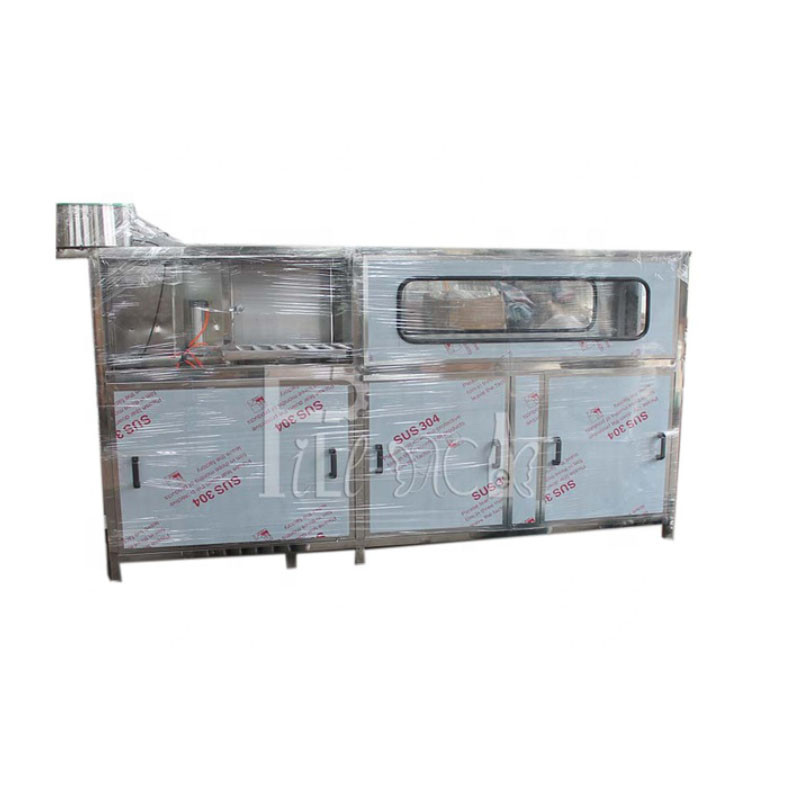

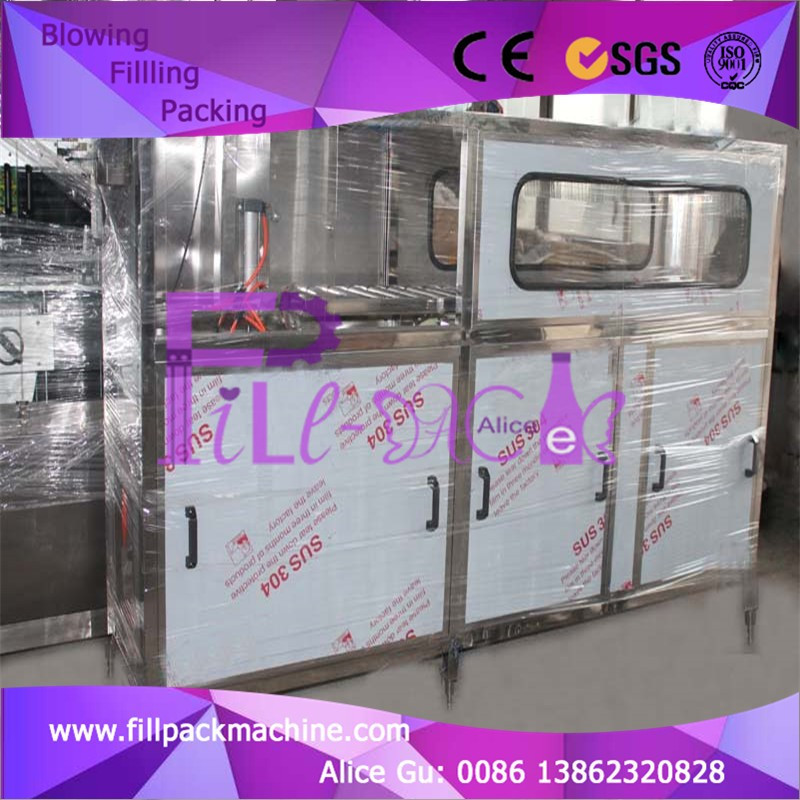

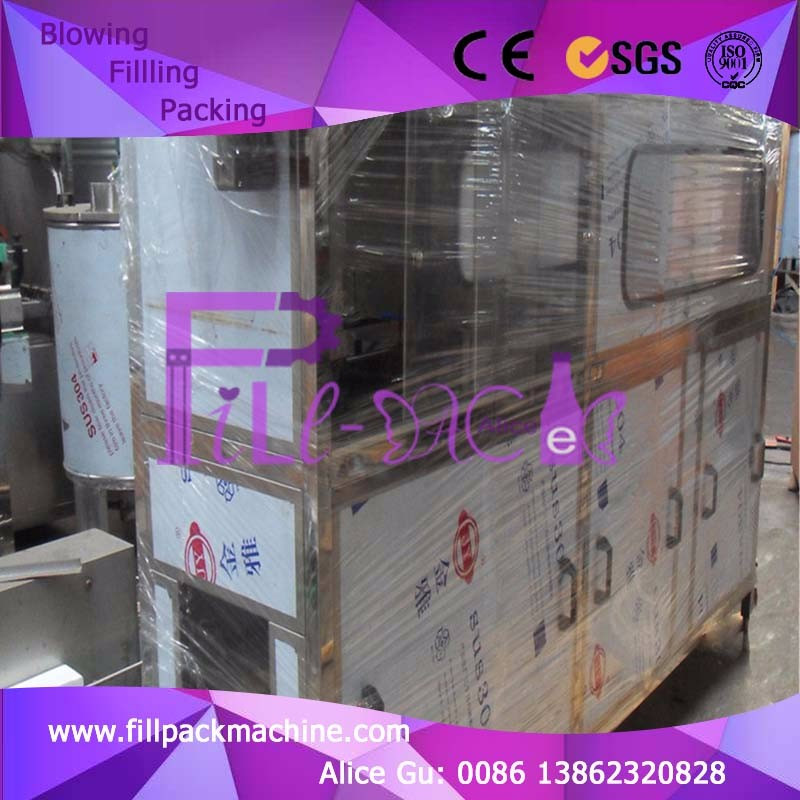

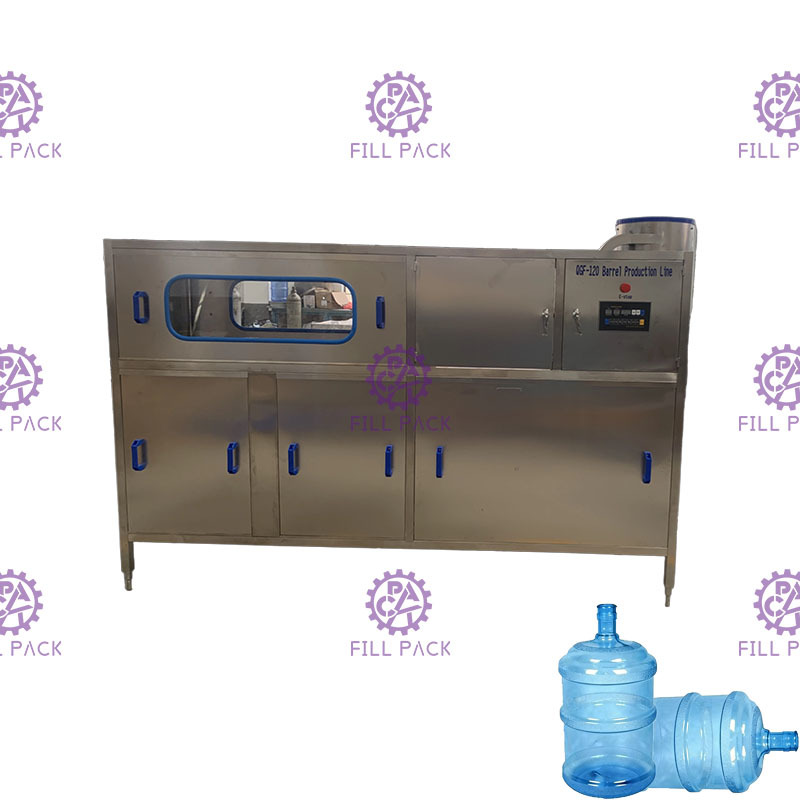

120bph PLC Sus304 equipamento de engarrafamento da água de 5 galões

1, Enchedora-lavadora-tampadora monobloco com SUS304 completo

Princípio:

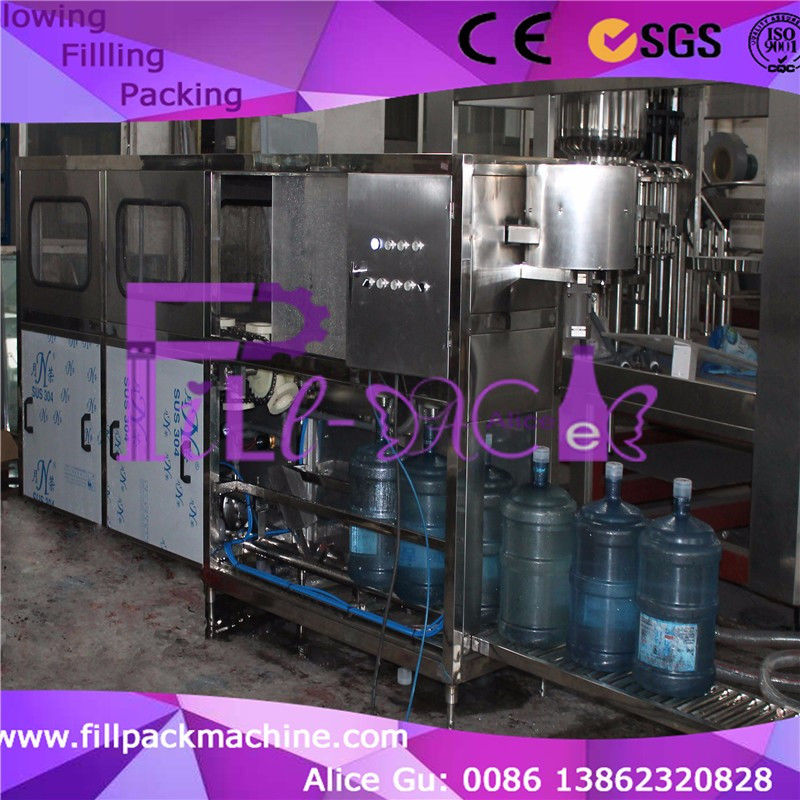

Esta planta de produção de água para galões é integrada com as funções de lavagem-enchimento-tampagem de garrafões;

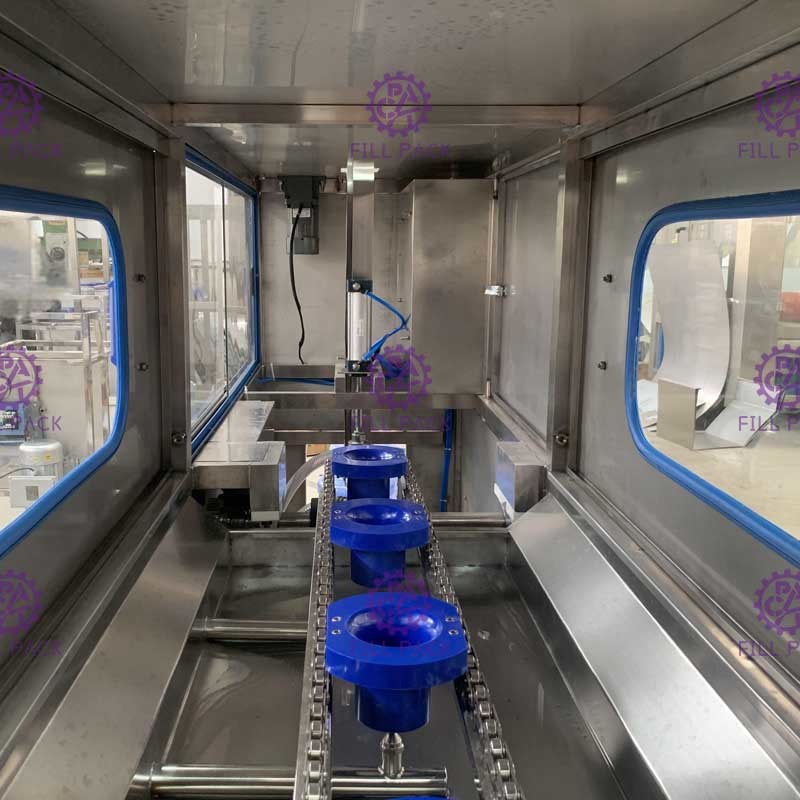

O trabalhador carrega o garrafão vazio no suporte manualmente, o suporte com o garrafão será transferido com antecedência para lavagem, a força de transmissão é por cilindro de engrenagem;

A lavagem será dividida em 3 partes, o 1º processo é por fluido desinfetante, o 2º processo é por lavagem com água reciclada, o 3º processo é por água pura;

Após a lavagem, os garrafões cairão na placa angular do suporte por corrente de transmissão com força da gravidade;

Em seguida, os garrafões serão empurrados por um cilindro de empuxo para baixo da cabeça de enchimento, então o enchimento começa;

O volume de enchimento pode ser controlado pelo tempo de enchimento configurado.

Os garrafões cheios serão empurrados para baixo da cabeça de tampagem pelos garrafões vazios em seguida.

O trabalhador coloca muitos tampões desordenados no carregador de tampas, o carregador de tampas classificará a tampa automaticamente para carregá-la na calha de tampas. Quando as garrafas cheias passarem sob a cabeça de tampagem, a tampa cairá no gargalo do garrafão, então o cilindro de tampagem fará a tampagem automaticamente por um cilindro de pressão de tampas.

Características:

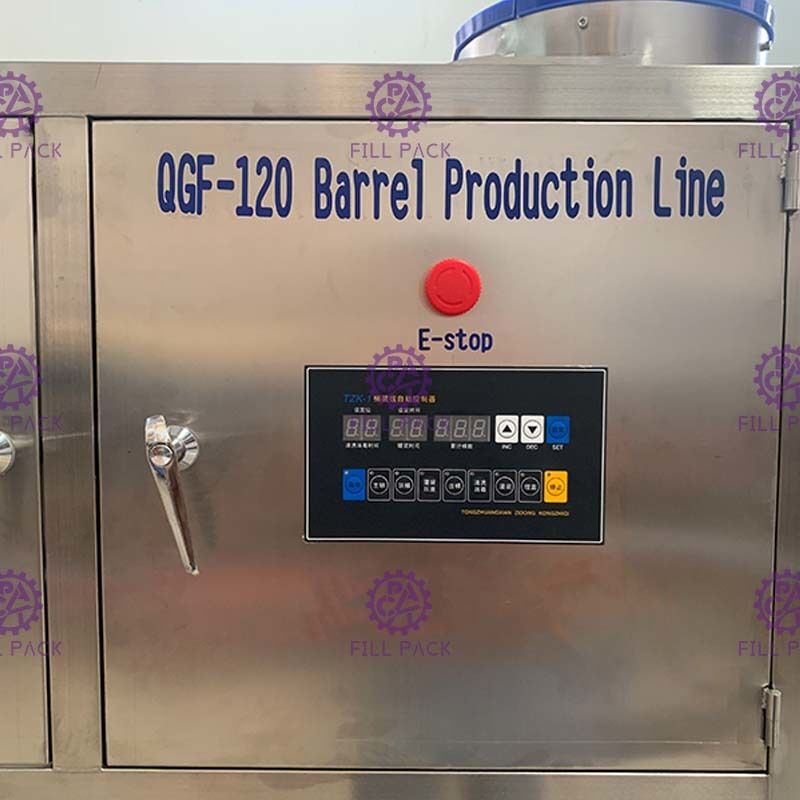

1, Toda a máquina é controlada por um sistema de microcomputador PID, todo o curso do cilindro é calculado com antecedência para a distância percorrida;

2, A máquina pode trabalhar em modelo automático, o modelo manual é para verificação da máquina;

Parâmetros:

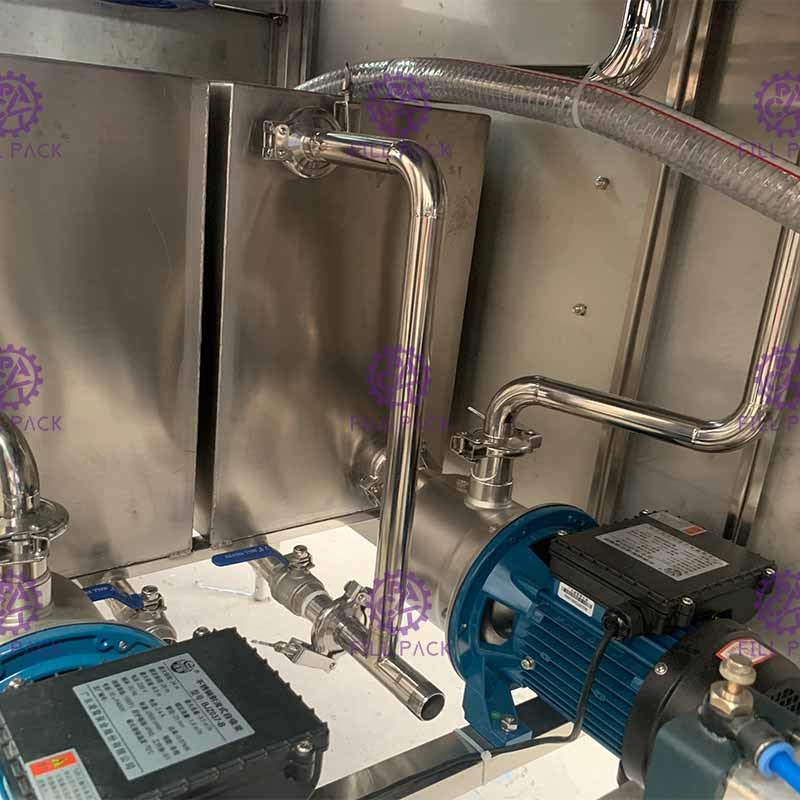

Bomba de enxágue 1: 0,37KW

Bomba de enxágue 2: 0,37KW

Bomba de enchimento: 0,55KW

Motor de classificação de tampas: 0,09KW

Dimensão: 2500*650*1600mm (sem carregador de tampas) /2500*650*1800mm (com carregador de tampas no topo)

+ 2000mm transportador

Tamanho da embalagem: 2800*700*1600mm (sem carregador de tampas) /2800*700*1800mm (com carregador de tampas no topo)

Peso: 400kg

2, Transportador de rolos  3, Luz de inspeção
