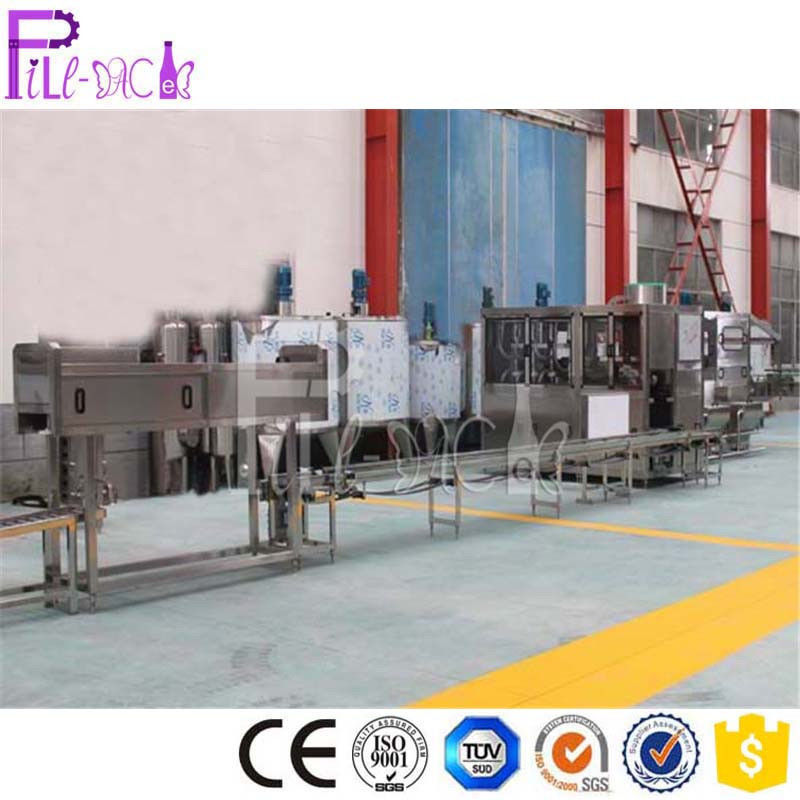

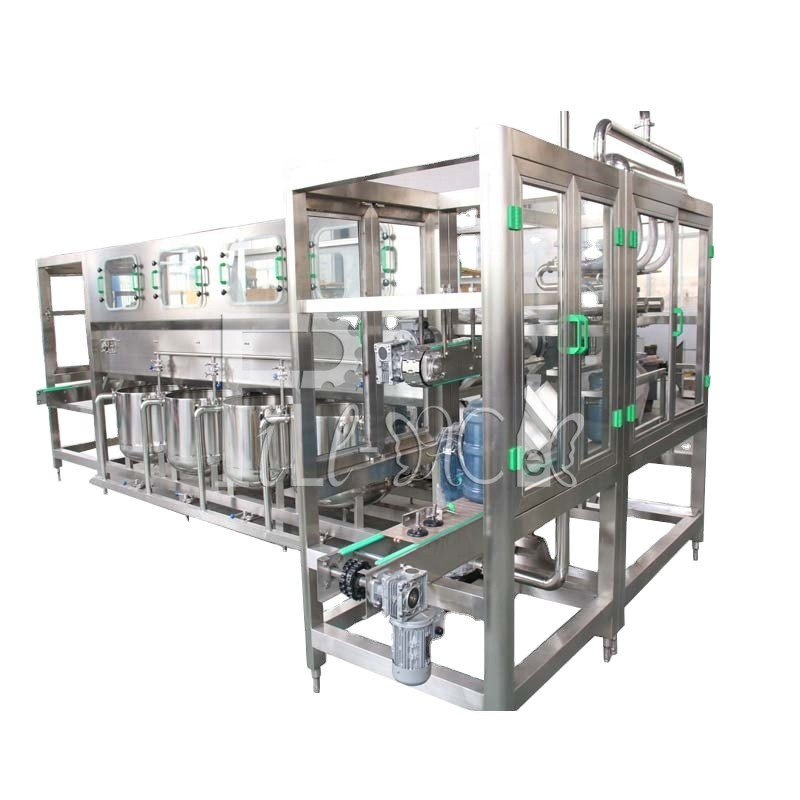

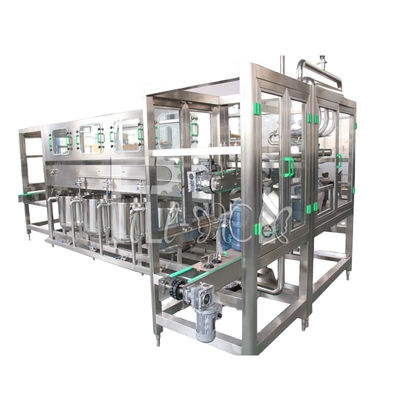

600BPH quatro linha automática completa máquina de enchimento do galão de Monoblock com válvula de excesso

A máquina integra lavagem, enchimento e tampamento. É a máquina ideal para produzir água em barril. Toda a máquina está usando concha de aço inoxidável 202, resistente à ferrugem, pode ser limpa facilmente. As principais peças elétricas são todas de marca. O sistema de canal de ar usa o produto da marca Air TAC. A máquina tem construção compacta, ocupa apenas um pequeno espaço, a eficiência de trabalho é alta. A máquina só precisa de 2 operadores para controlar, é uma boa escolha para a fábrica.

A configuração da máquina não precisa de parafuso de chão, após retirar a caixa, coloque a máquina no chão plano e, em seguida, ajuste a altura do suporte e ajuste toda a pressão do suporte para ser média. Depois que a máquina estiver bem configurada, entre pela tubulação de água, tubulação de drenagem e energia, energia do ar.

Processo de trabalho:

A unidade de enchimento de barril pode ser dividida em 3 etapas: lavagem, enchimento e tampamento, totalizando 18 estações de trabalho

1, 1 estação de aquecimento elétrico

2, 2 estações de lavagem com desinfetante

3, 1 estação de gotejamento

4, 2 estações de retorno de água

5, 2 estações de água pura

6, 1 estação de gotejamento

Um lado 9 estações, Ambos os lados 18 estações

Processo de trabalho como abaixo:

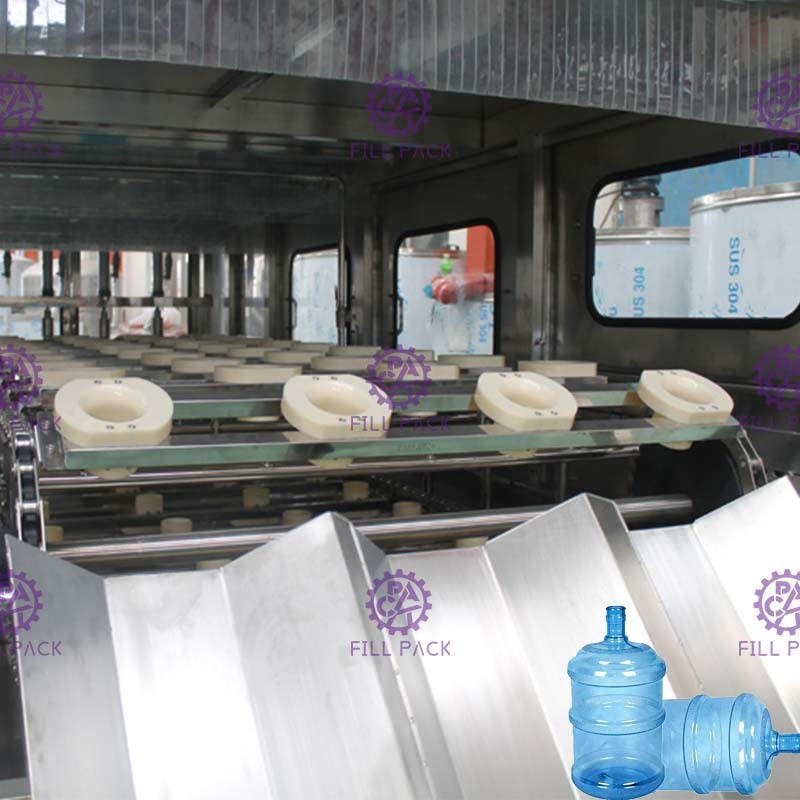

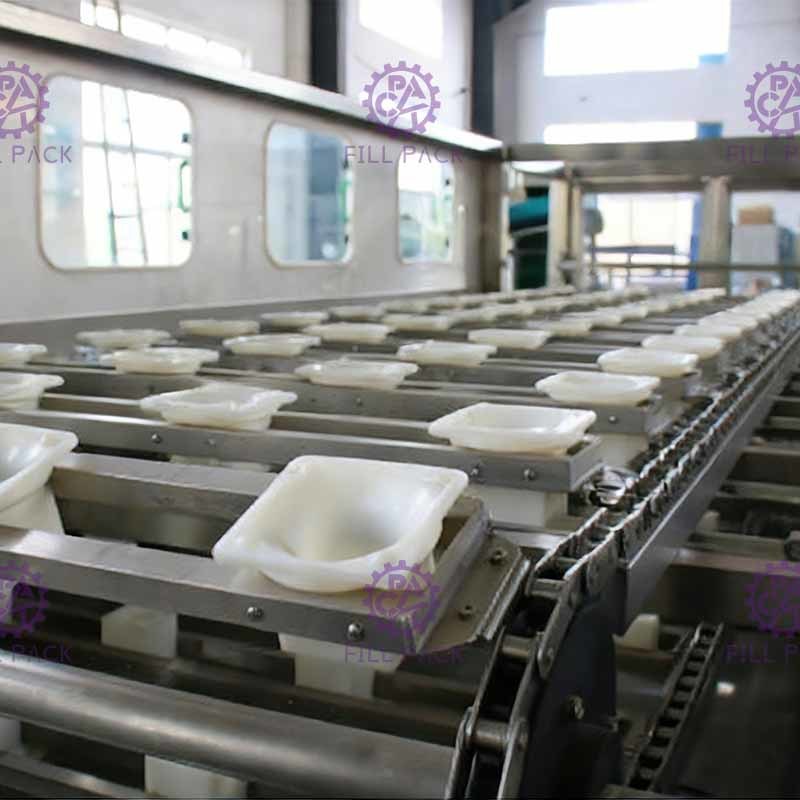

• As garrafas vazias entram nas estações de lavagem e desinfecção através da corrente e do suporte da garrafa. (A garrafa de lavagem passa por 9 estações) O processo de lavagem será dividido em 4 etapas: 1, lavagem com água alcalina quente 2, lavagem com timerosal；3, lavagem com água limpa, 4, lavagem com água pura. Cada etapa de lavagem é definida para 8S, após a lavagem, haverá 10S para gotejamento. Quando o motor de acionamento funciona com uma garrafa vazia e entra na zona de indução de posicionamento com o sensor na corrente, o interruptor do sensor de posicionamento envia um sinal para parar o motor de acionamento e, ao mesmo tempo, a bomba de água de enxágue da garrafa começa a realizar o trabalho de descarga e desinfecção (o tempo de descarga é controlado pela configuração do programa PLC);

2. Após o enxágue, as garrafas vazias enxaguadas são transportadas pelo mecanismo de acionamento de lavagem de garrafas e caem na cremalheira de empurrar garrafas. O cilindro de empurrar garrafas funciona para empurrar as garrafas vazias para a posição de enchimento, de modo que o bico de enchimento seja alinhado com a boca da garrafa de água, etc. Após a água ser lavada, a bomba de enchimento começa a encher. (O tempo de enchimento é ajustado pelo usuário de acordo com as necessidades)

3. Quando o enchimento estiver completo, o PLC envia um sinal de controle, a válvula solenóide de enchimento é fechada e o enchimento é interrompido. Após a conclusão do enchimento, a garrafa de água cheia é enviada para a tampa da área de tampamento pela próxima garrafa de água e enviada para a área da glândula, o cilindro de tampamento aciona o dispositivo de tampamento para pressionar a tampa com força. Neste ponto, um ciclo de irrigação de lavagem é concluído.

Parâmetros:

Cilindro: Air tech-Taiwan

Válvula magnética: Air tech-Taiwan

Bomba de elevação-bomba de enchimento: Nanfang

PLC: Mitsubishi Japan

Material: SUS304

Potência: 22KW

Dimensão: 5000*2300*1800mm

Peso: 1000kg

1.8, Elevador-lavador automático de tampas

O elevador automático de tampas foi projetado para levantar as tampas das garrafas para a máquina de tampamento, que possui uma máquina de classificação de tampas antes do tampamento. Ele não é usado apenas na indústria de bebidas, mas também pode ser usado na indústria de alimentos, hardware, embalagens, medicina e química.

Recursos:

A máquina usa interface de usuário tradicional, simples, segura e confiável

As peças principais da máquina são de aço inoxidável 304 de alta qualidade

A máquina atende aos requisitos GMP, fácil desmontagem, limpeza e manutenção

Parâmetro:

Modelo: TSJ-1200

Velocidade: 20-50 pcs/min

Material: SUS304

Potência do motor: 0,37kw

Dimensão: 800*800*3000

Peso: 130kg
