450BPH integrado 20L controle do Plc do enchimento da água de 5 galões

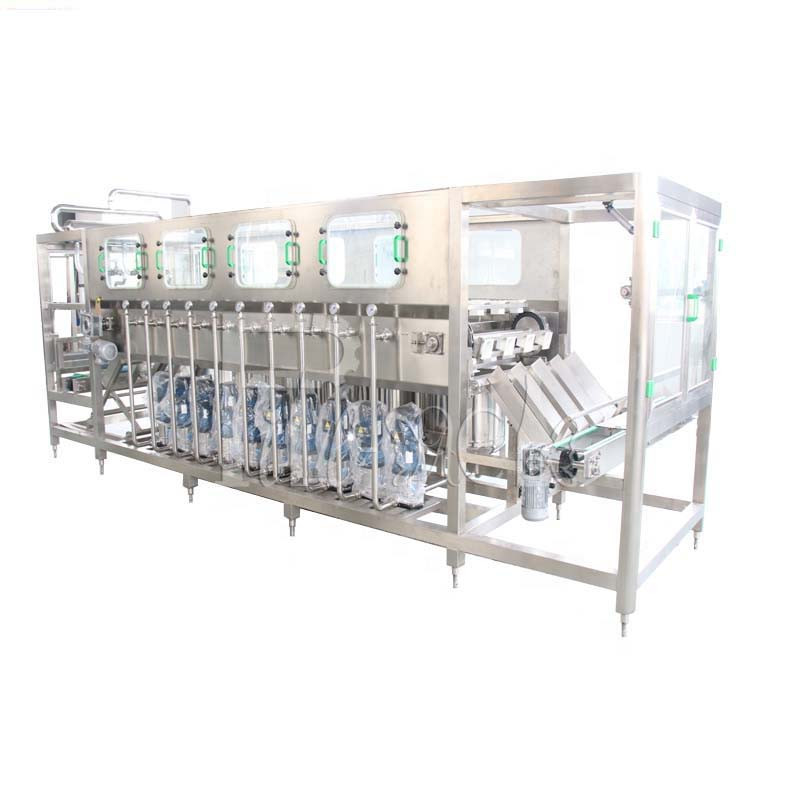

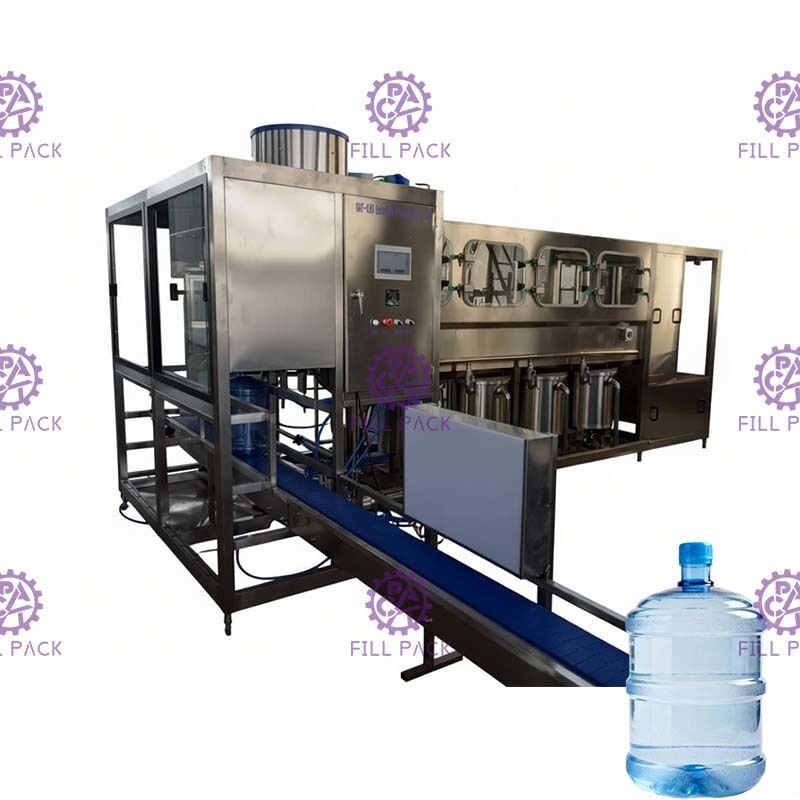

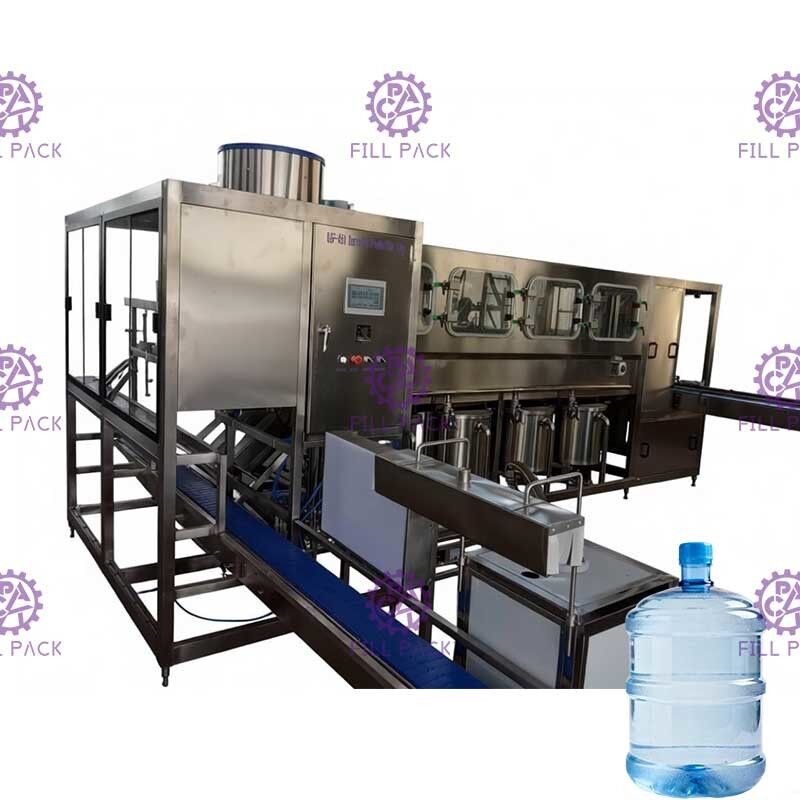

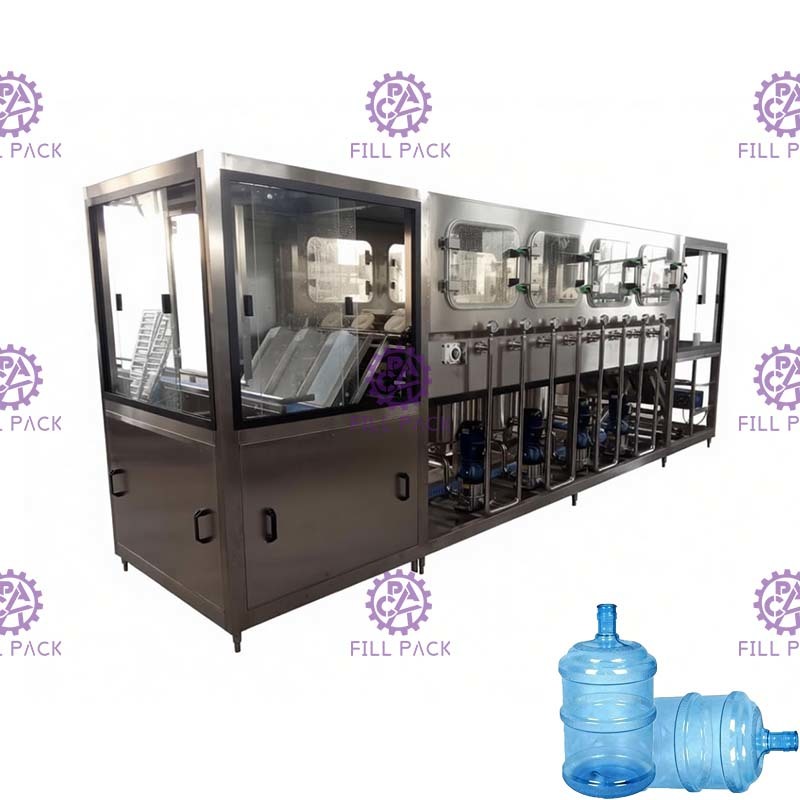

Controle automático do PLC 450BPH máquina de enchimento de 5 galões para a água potável

A máquina é enchimento de lavagem integrado e tampar junto. É máquina ideal para produzir a água do tambor. A máquina inteira está usando 304 o escudo de aço inoxidável, oxidação resistente, pode ser limpada facilmente. As peças elétricas principais todas são marcadas. Produto do tipo de TAC do ar do uso do sistema do canal do ar. A máquina é com construção compacta, apenas ocupa a sala pequena, eficiência de funcionamento é alta.

A instalação da máquina não precisa o parafuso do assoalho da tomada, após o caso que decola, não ajusta a máquina no assoalho liso, e então ajusta a altura do suporte e ajusta toda a pressão do suporte ser média. Depois que a máquina se estabelece bem, obtenha dentro com a tubulação de água, a tubulação de dreno e o poder, potência de ar.

Processo de trabalho:

A unidade de enchimento do tambor pode ser dividida em 3 etapas: lavando, enchendo-se e tampando, estações de funcionamento do total 16,

1, 2 estações de lavagem do desinfetante

2, 1 estação de gotejamento

3, 2 estações da água do retorno

4, 2 estações puras da água

5, 1 estação de gotejamento

Estações de um lado 8, ambos os lados 16 estações

Processo de trabalho como abaixo:

• As garrafas vazias incorporam as estações da lavagem e da desinfecção através do suporte da corrente e de garrafa. (As passagens da garrafa de lavagem através de 8 estações) o processo de lavagem será dividido em 4 etapas: 1, água quente do alcaloide que lava 2, lavagem do thimerosal; 3, lavagem da agua potável, 4, lavagem pura da água. Cada etapa de lavagem é ajustada a 8S, após o lavagem, lá será 10S para gotejar. Quando o motor de movimentação corre com uma garrafa vazia, e entra na zona de posicionamento da indução com o sensor na corrente, o interruptor do sensor de posicionamento envia um sinal parar o motor de movimentação, e ao mesmo tempo, a bomba de água da garrafa da lavagem começa executar o trabalho do nivelamento e da desinfecção (o tempo de nivelamento é controlado pelo programa do PLC que se ajusta);

2. Após a enxaguadela, as garrafas vazias enxaguadas são transportadas no mecanismo de movimentação da lavagem de garrafa, e a queda na garrafa que empurra a cremalheira. A garrafa que empurra trabalhos do cilindro para empurrar as garrafas vazias para a posição de enchimento, de modo que o bocal de enchimento seja alinhado com a boca da garrafa de água, etc. Depois que a água é nivelada, a bomba de enchimento começa encher-se. (O tempo de enchimento é ajustado pelo usuário de acordo com necessidades)

3. Quando o enchimento está completo, o PLC manda um sinal de controle, a válvula de solenoide de enchimento é fechado, e o enchimento é parado. Depois que o enchimento é terminado, a garrafa de água enchida está enviada à tampa da área tampando pela garrafa de água seguinte e enviado à área da glândula, o cilindro tampando conduz o dispositivo tampando para pressionar firmemente o tampão. Neste momento, um ciclo da irrigação da lavagem é terminado.

Parâmetros:

Detalhes de construção:

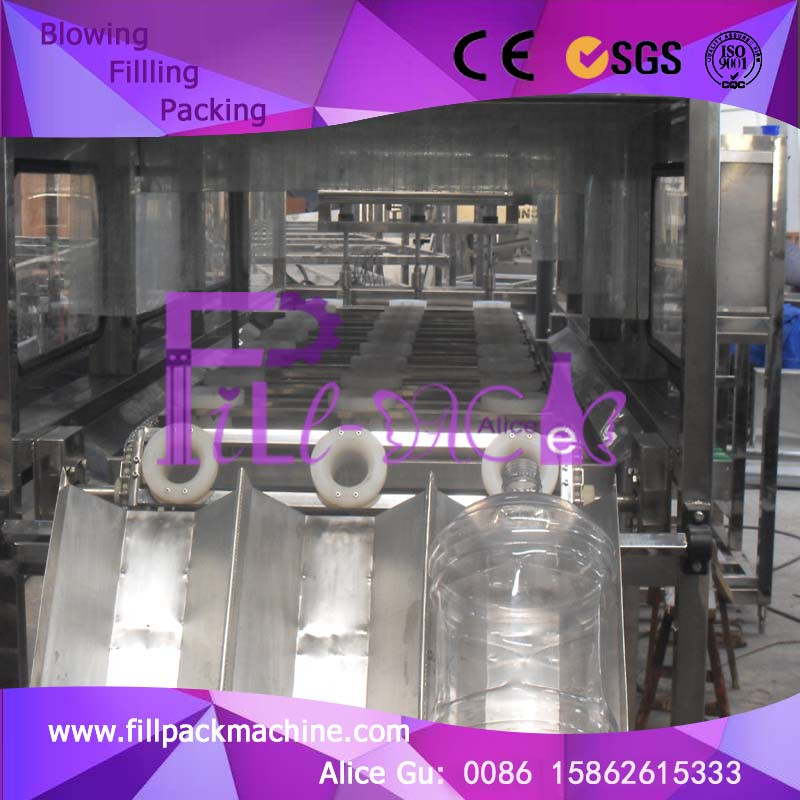

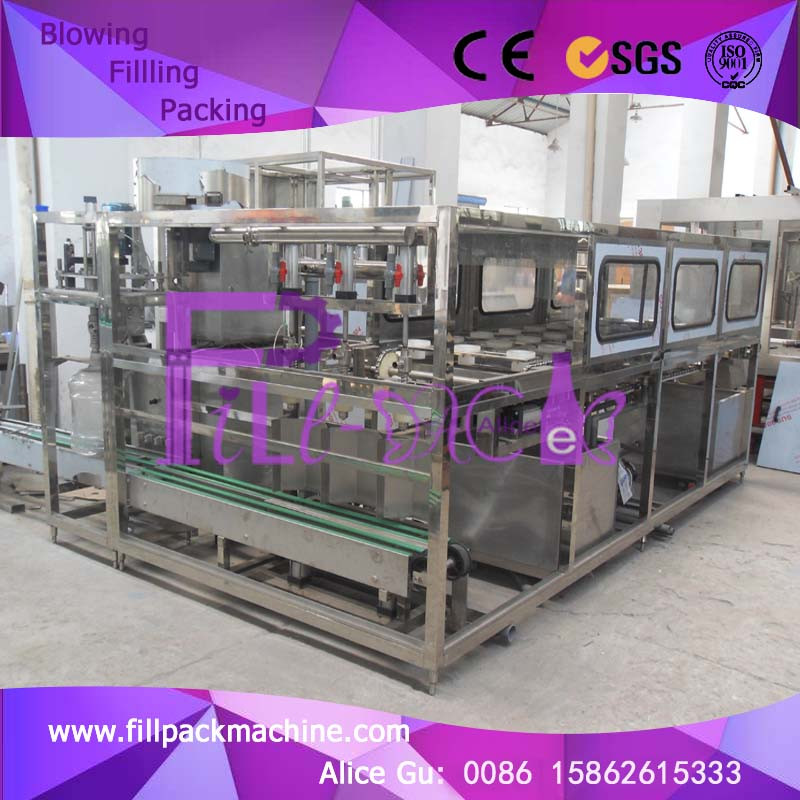

Escudo SUS304 com janela bonita	Cabeças de lavagem

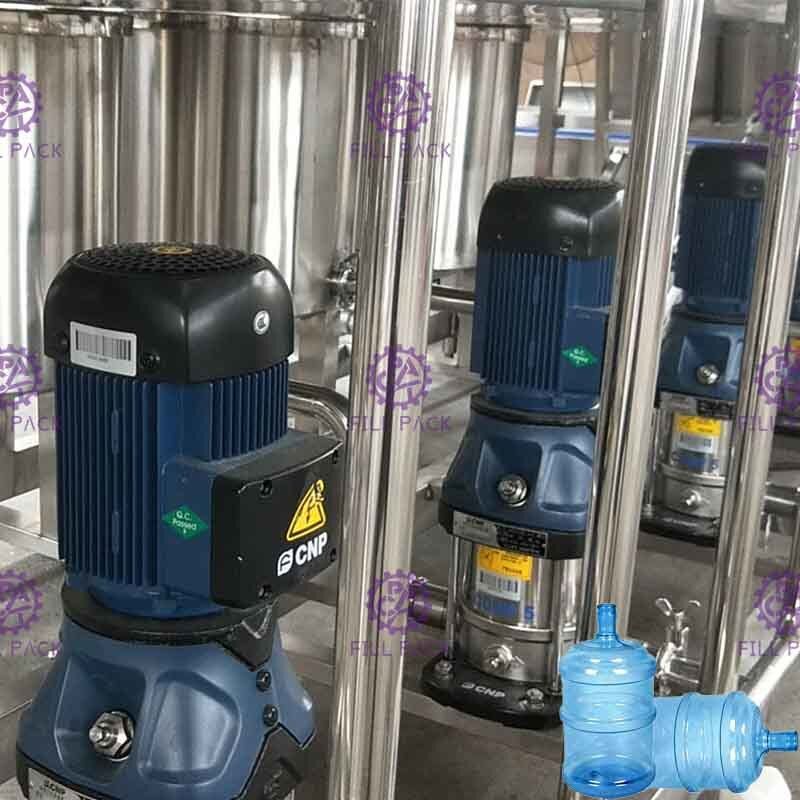

Bombas de água	Enchimento e tampar
