600BPH L tipo construção de aço do capsulador SUS304 do enchimento da arruela

Descrição de produto

600BPH Controle Automático PLC Máquina de enchimento de 5 galões para água potável

A máquina integra lavagem, enchimento e tampagem. É a máquina ideal para produzir água em barris. Toda a máquina utiliza aço inoxidável 202, resistente à ferrugem e fácil de limpar. As principais peças elétricas são todas de marca. O sistema de canalização de ar utiliza produtos da marca Air TAC. A máquina tem uma construção compacta, ocupa pouco espaço e tem alta eficiência de trabalho. A máquina precisa apenas de 2 operadores para controlar, sendo uma boa escolha para a fábrica.

A instalação da máquina não precisa de parafusos no chão, após retirar a caixa, coloque a máquina no chão plano e, em seguida, ajuste a altura do suporte e ajuste toda a pressão do suporte para ser média. Depois que a máquina estiver bem instalada, conecte a tubulação de água, o tubo de drenagem e a energia, energia pneumática.

Processo de trabalho:

A unidade de enchimento de barris pode ser dividida em 3 etapas: lavagem, enchimento e tampagem, totalizando 18 estações de trabalho

1, 1 estação de aquecimento elétrico

2, 2 estações de lavagem com desinfetante

3, 1 estação de gotejamento

4, 2 estações de retorno de água

5, 2 estações de água pura

6, 1 estação de gotejamento

Um lado com 9 estações, ambos os lados com 18 estações

Processo de trabalho como abaixo:

• As garrafas vazias entram nas estações de lavagem e desinfecção através da corrente e do suporte da garrafa. (A lavagem da garrafa passa por 9 estações) O processo de lavagem será dividido em 4 etapas: 1, lavagem com água alcalina quente; 2, lavagem com timerosal; 3, lavagem com água limpa, 4, lavagem com água pura. Cada etapa de lavagem é definida para 8S, após a lavagem, haverá 10S para gotejamento. Quando o motor de acionamento funciona com uma garrafa vazia e entra na zona de indução de posicionamento com o sensor na corrente, o interruptor do sensor de posicionamento envia um sinal para parar o motor de acionamento e, ao mesmo tempo, a bomba de água de enxágue da garrafa começa a realizar o trabalho de enxágue e desinfecção (o tempo de enxágue é controlado pela configuração do programa PLC);

2. Após o enxágue, as garrafas vazias enxaguadas são transportadas pelo mecanismo de acionamento de lavagem de garrafas e caem na cremalheira de empurrar garrafas. O cilindro de empurrar garrafas funciona para empurrar as garrafas vazias para a posição de enchimento, de modo que o bico de enchimento seja alinhado com a boca da garrafa de água, etc. Após a água ser enxaguada, a bomba de enchimento começa a encher. (O tempo de enchimento é ajustado pelo usuário de acordo com as necessidades)

3. Quando o enchimento estiver completo, o PLC envia um sinal de controle, a válvula solenóide de enchimento é fechada e o enchimento é interrompido. Após a conclusão do enchimento, a garrafa de água cheia é enviada para a tampa da área de tampagem pela próxima garrafa de água e enviada para a área de vedação, o cilindro de tampagem aciona o dispositivo de tampagem para pressionar a tampa com firmeza. Neste ponto, um ciclo de irrigação de lavagem é concluído.

Parâmetros:

Detalhes daconstrução:

Estrutura SUS304 com janela bonita	Cabeças de lavagem
Bombas de água	Enchimento e tampagem

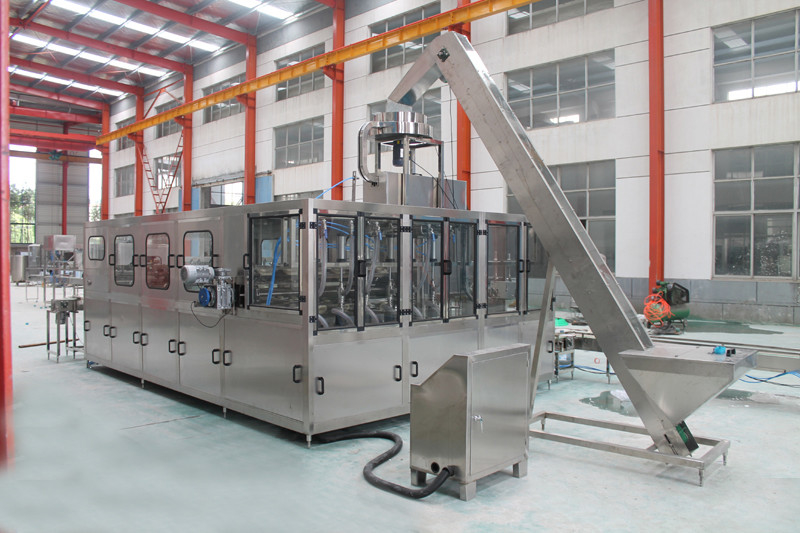

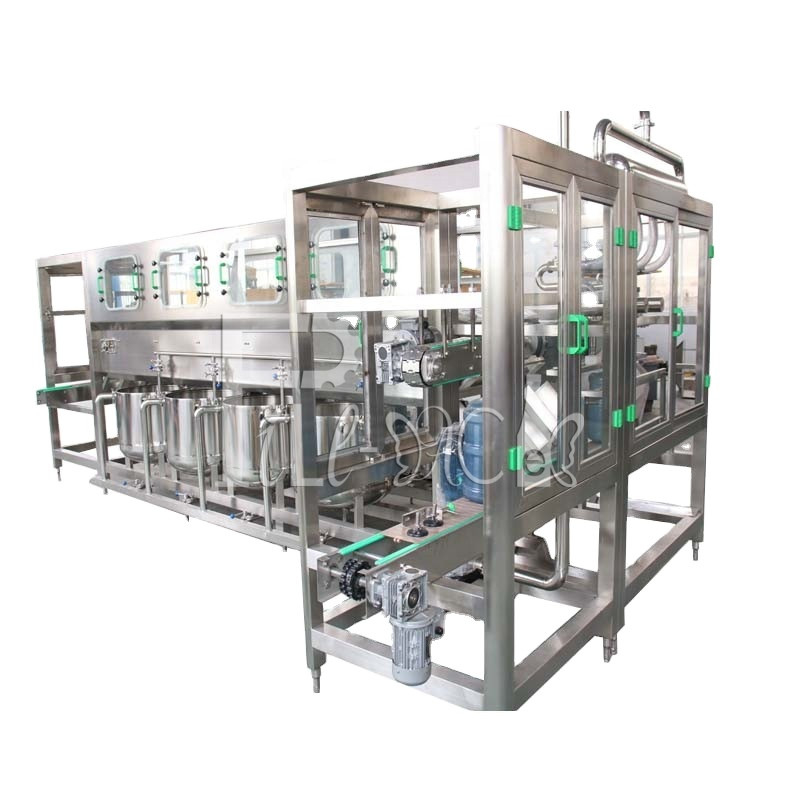

Lavadora/Enchedora/Tampadoracom carregamento automático de garrafas
