Linha de enchimento controle do galão 120BPH 5mm nivelado automático do PLC

Descrição de produto

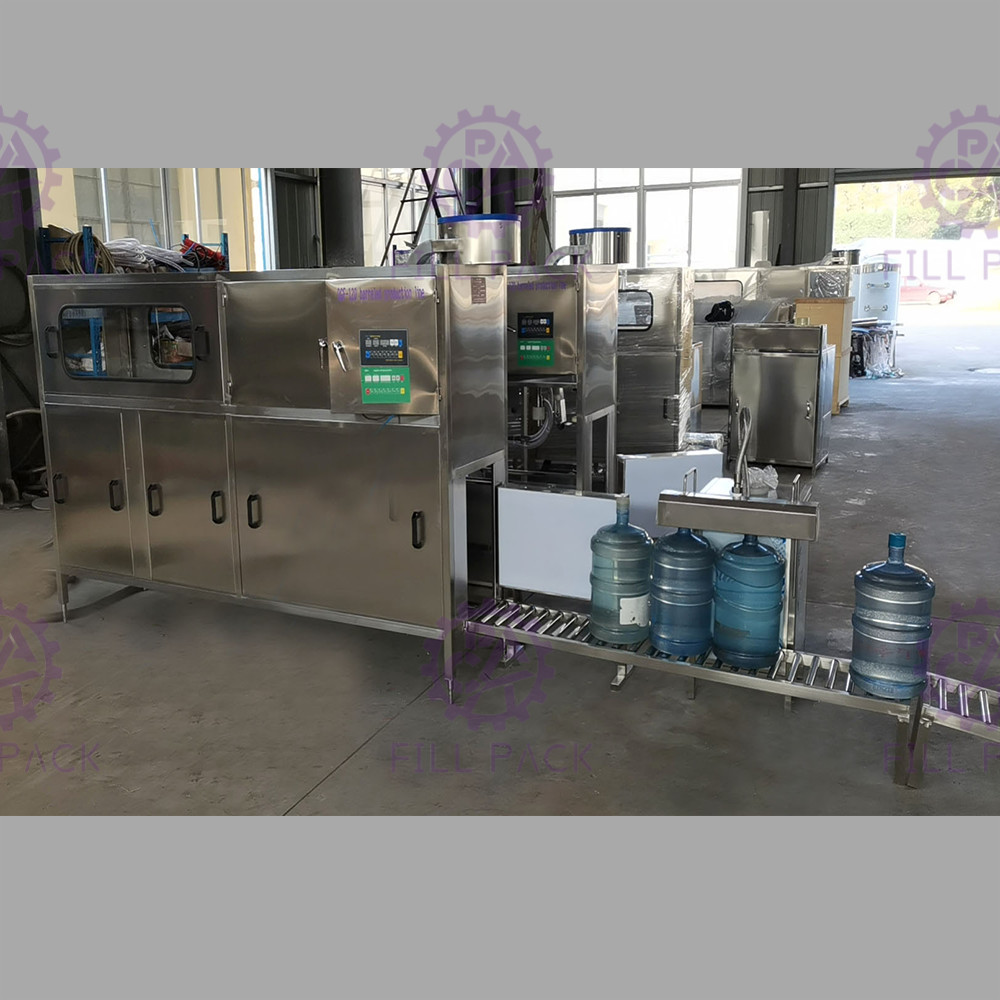

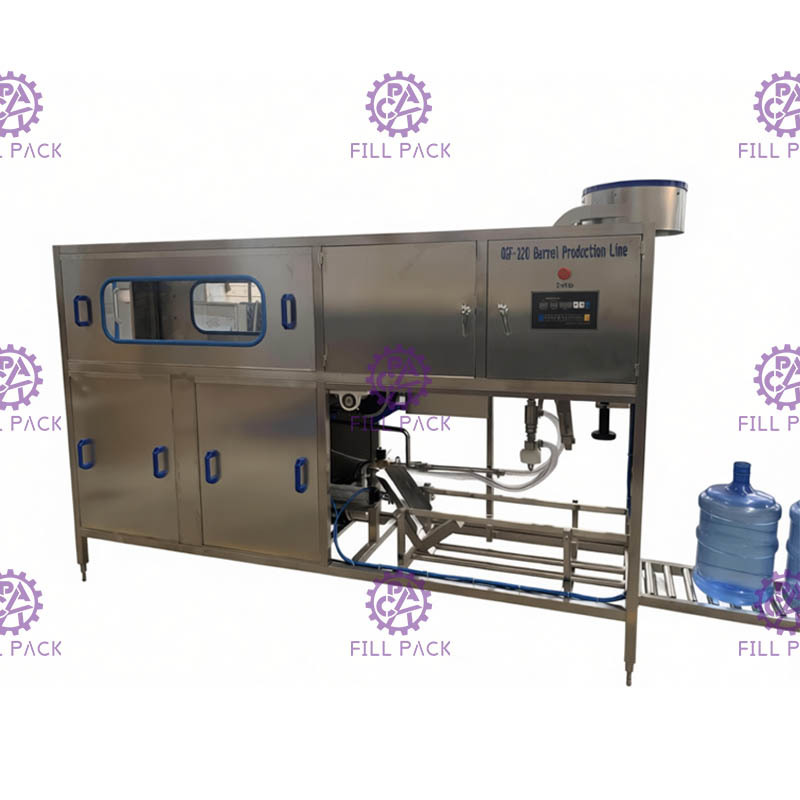

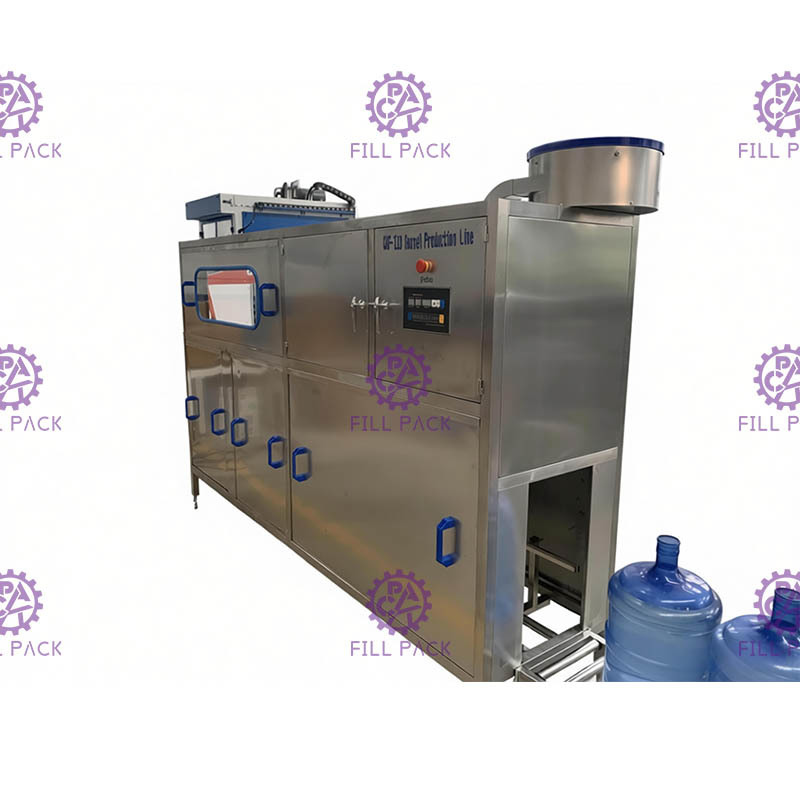

linha/planta/dispositivo de enchimento de água em garrafão de 5 galões com nível de mais ou menos 5mm, balde de galão

Esta linha de enchimento de água em garrafão de 5 galões é integrada com as funções de lavagem-enchimento-tampagem;

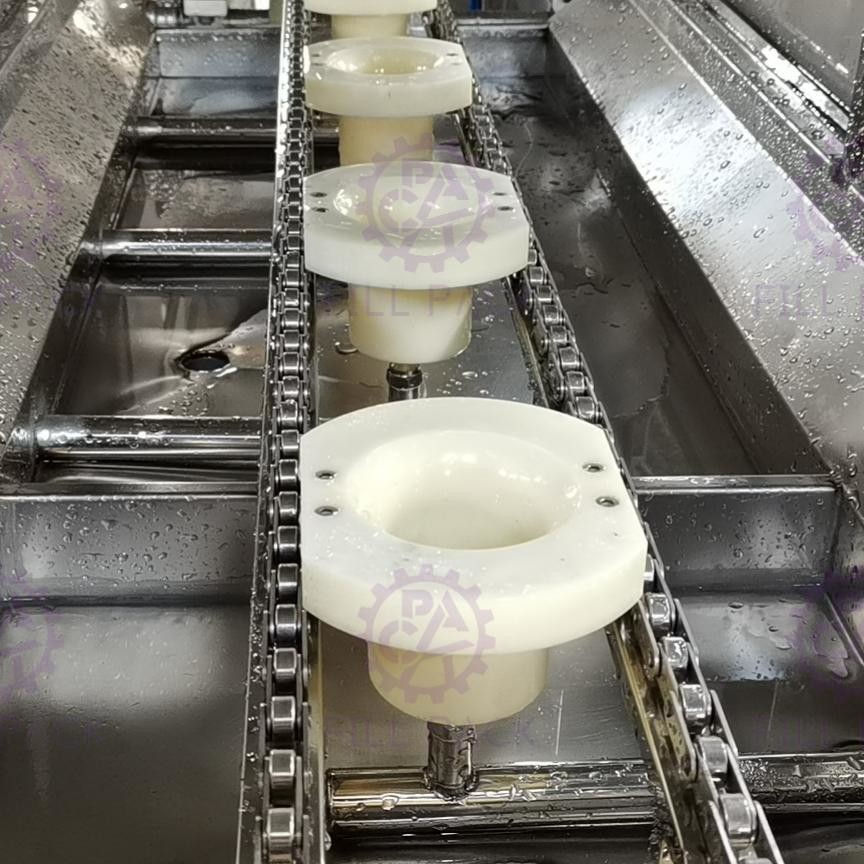

O trabalhador carrega o jarro vazio no suporte do jarro manualmente, o suporte do jarro com o jarro será transferido com antecedência para lavagem do jarro, a força de transmissão é por cilindro de engrenagem;

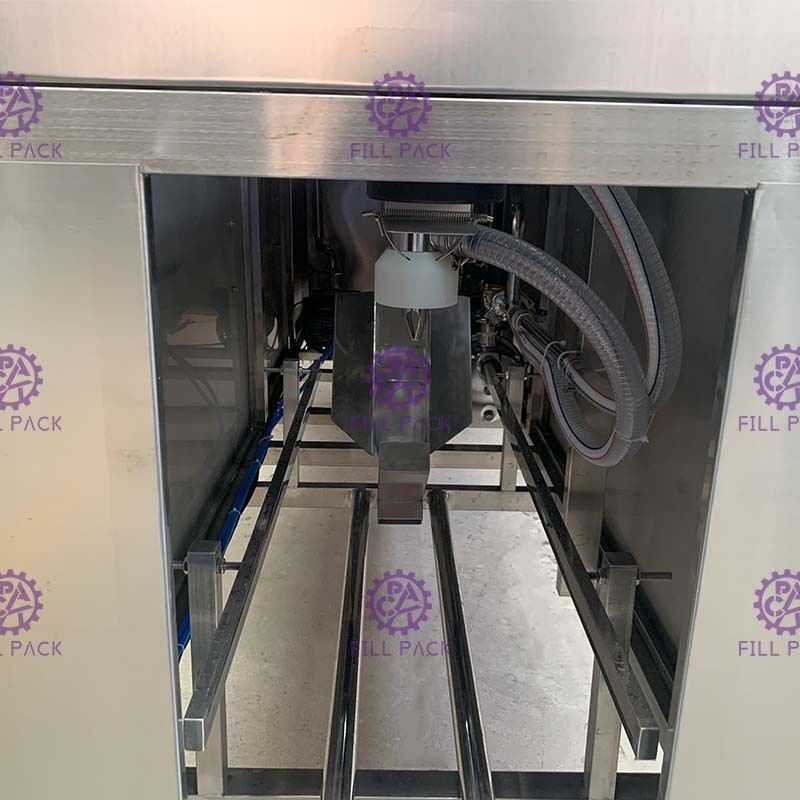

A lavagem será dividida em 2 partes, o 1º processo é por fluido desinfetante, o 2º processo é por água pura; Após a lavagem, os jarros cairão na placa angular do suporte do jarro por corrente de transmissão com força da gravidade; Em seguida, os jarros serão empurrados por um cilindro de empuxo para baixo da cabeça de enchimento, então o enchimento começa; O volume de enchimento pode ser controlado pelo tempo de enchimento configurado. Os jarros cheios serão empurrados para baixo da cabeça de tampagem por jarros vazios em seguida. O trabalhador coloca muitos tampões desordenados no carregador de tampas, o carregador de tampas classificará a tampa automaticamente para carregar na calha de tampas. Quando as garrafas cheias passarem por baixo da cabeça de tampagem, a tampa cairá no gargalo do jarro, então o cilindro de tampagem fará a tampagem automaticamente por cilindro de prensagem da tampa.

Personagens:

1, Toda a máquina de enchimento de garrafão é controlada pelo sistema PLC Mitsubishi, todo o curso do cilindro é calculado com antecedência para a distância percorrida;

2, A máquina de enchimento de garrafão pode funcionar em modelo automático, o modelo manual é para verificação da máquina;

Parâmetros:

Bomba de enxágue 1: 0,37KW

Bomba de enxágue 2: 0,37KW

Bomba de enchimento: 0,55KW

Motor de classificação de tampas: 0,09KW

Dimensão: 3100*570*1450mm (carregador de tampas na lateral)/2700*570*1720mm (carregador de tampas no topo) + 2000mm transportador

Peso: 400kg

Válvula de enchimento de nível com detalhes de alta precisão para referência:
