100BPH linha de produção do enchimento da água de 3 galões com válvula de excesso

Descrição de produto

Linha/equipamento/planta de produção de água de 100BPH 3 galões, balde de galão com válvula de transbordamento

Princípio:

Esta máquina de enchimento de 5 galões é integrada com as funções de lavagem-enchimento-tampagem de jarros;

O trabalhador carrega o jarro vazio no suporte do jarro manualmente, o suporte do jarro com o jarro será transferido com antecedência para lavagem do jarro, a força de transmissão é por cilindro de engrenagem;

A lavagem será dividida em 4 partes, o 1º processo é por lavagem com solução de sabão quente, o 2º passo é enxágue com fluido desinfetante, o 3º processo é por limpeza com água de reciclagem, o último estágio é enxágue com água potável pura;

Após a lavagem, os jarros cairão na placa angular do suporte do jarro por corrente de transmissão com força da gravidade;

Em seguida, os jarros serão empurrados pelo cilindro de empurrar para baixo da cabeça de enchimento, então o enchimento começa;

O volume de enchimento pode ser controlado pelo tempo de enchimento definido.

Os jarros cheios serão empurrados para baixo da cabeça de tampagem pelos jarros vazios em seguida.

O trabalhador coloca muitos tampões desordenados no carregador de tampas, o carregador de tampas classificará a tampa automaticamente para carregar para baixo na calha de tampas.

Quando as garrafas cheias passam sob a cabeça de tampagem, a tampa cairá no gargalo do jarro, então o cilindro de tampagem fará a tampagem automaticamente pelo cilindro de prensagem da tampa.

Detalhes do enxágue:

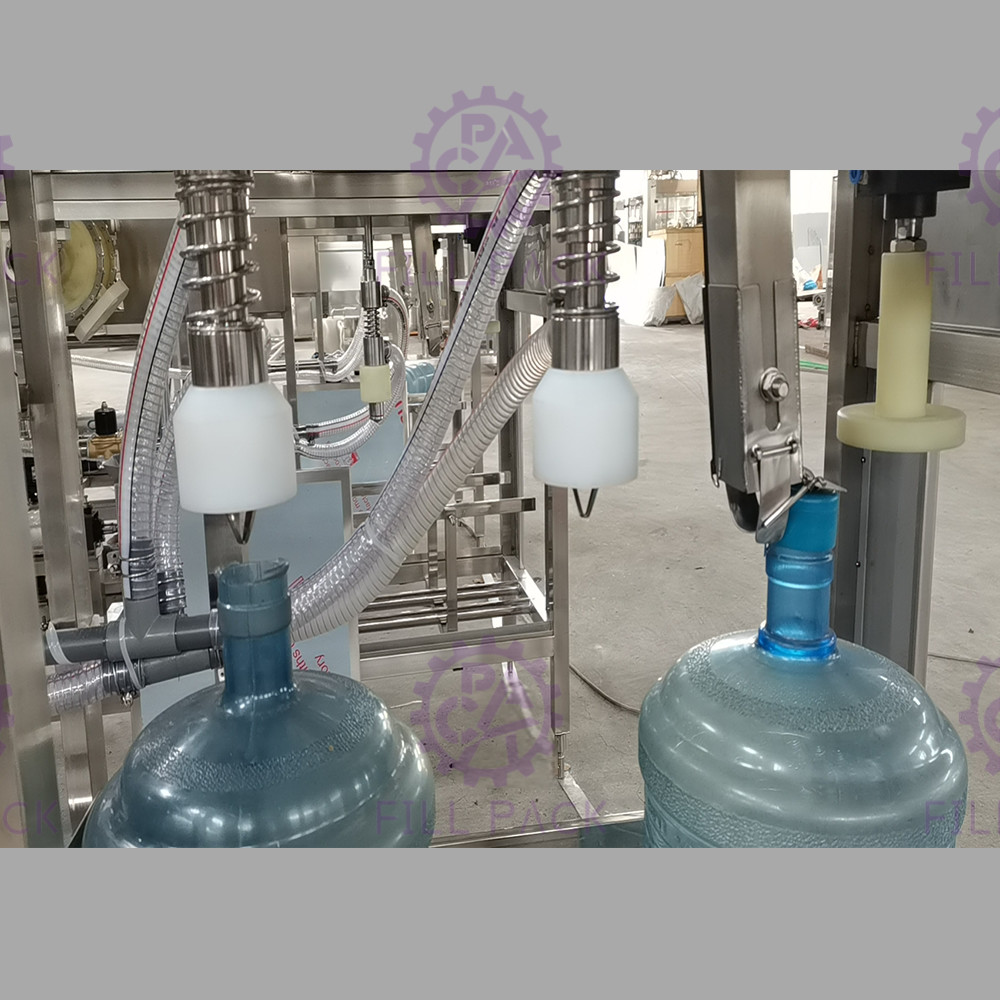

Parte de prensagem da tampa:

Detalhes do tubo:

Personagens:

1, Toda a máquina de enchimento de 5 galões é controlada pelo sistema PLC Mitsubishi, todo o curso do cilindro é calculado com antecedência para a distância percorrida;

2, A máquina de enchimento de 5 galões pode funcionar em modelo automático, o modelo manual é para verificação da máquina;

Parâmetros:

Bomba de enxágue 1: 0,37KW

Bomba de enxágue 2: 0,37KW

Bomba de enchimento: 0,55KW

Motor de classificação de tampas: 0,09KW

Dimensão: 3100*570*1450mm (carregador de tampas na lateral)/2700*570*1720mm (carregador de tampas no topo) + 2000mm transportador

Peso: 400kg

Lista de peças de reposição recomendadas:
