200BPH máquina de engarrafamento de 5 galões com válvula de excesso

Descrição de produto

Linha/equipamento/planta de produção de água de 200BPH 5 galões, balde de galão com válvula de transbordamento



1.1, Desencapsulador e lavador semi-automático



O trabalhador coloca o jarro usado no lado direito da posição do desencapsulador, com o gargalo inserido no orifício, o trabalhador pressiona o pedal com o pé para soltar a tampa do gargalo; E então o trabalhador precisa levar o jarro para inseri-lo no lado esquerdo da posição de lavagem da máquina. Depois de colocar o jarro, a janela precisa ser fechada. Então, o lavador será iniciado por si só. Durante a lavagem, a escova interna dentro do jarro e o tempo de lavagem são pré-definidos, a máquina parará quando o tempo terminar. A função de aquecimento pode ser ligada/desligada conforme a necessidade do cliente.

Parâmetros:

Potência: 1,12KW sem aquecimento, 2,12KW com aquecimento

Espessura da placa: 1MM

Tamanho do cubo da máquina: 25*25MM

Espessura do cubo: 1,5CM

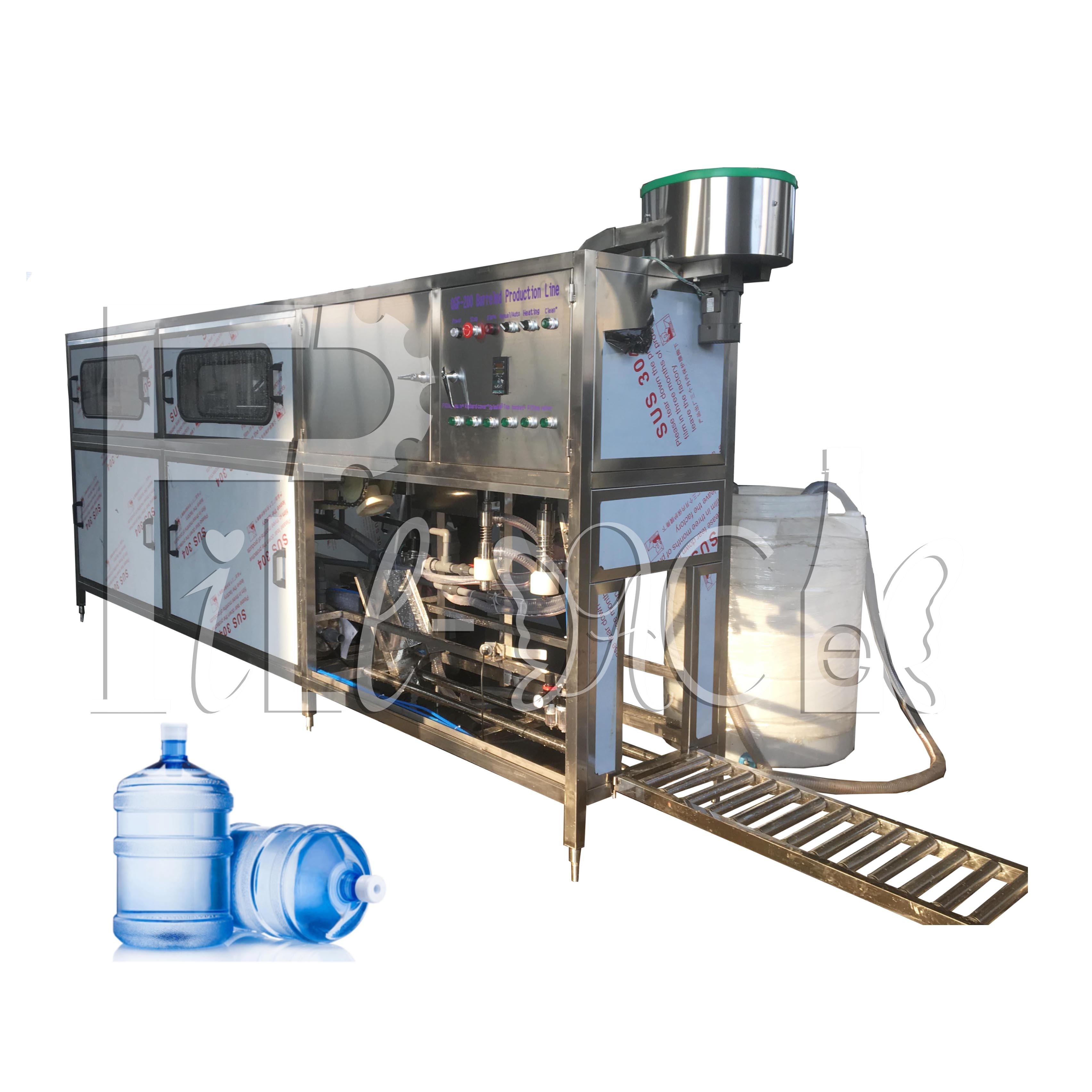

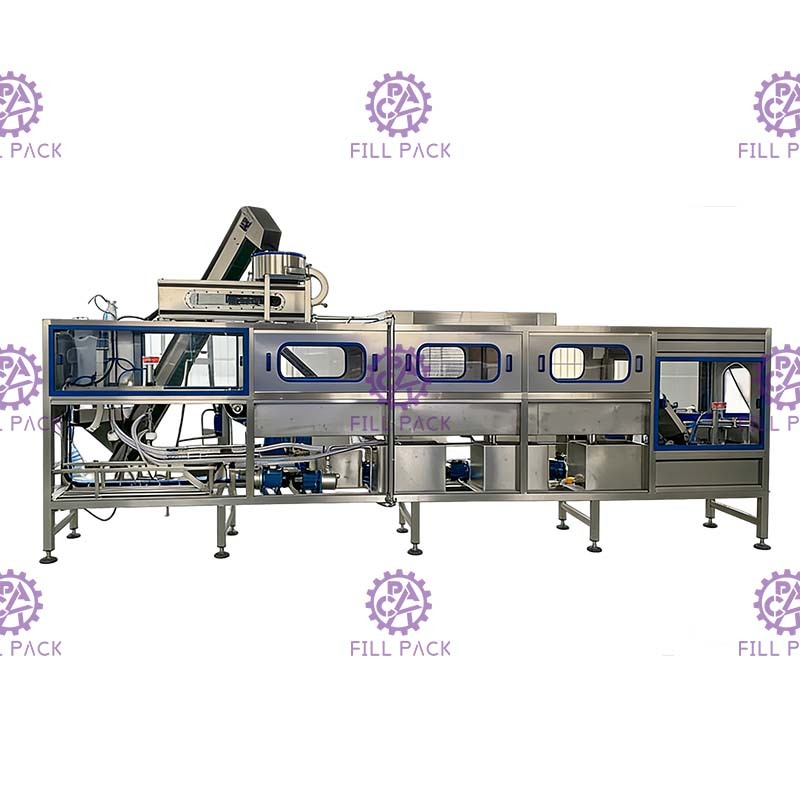

1.2 Enchedora-lavadora-tampadora monobloco



A UNIDADE DE ENCHIMENTO E TAMPAÇÃO DE 200BPH EM CONTROLE PLC PARA REF

Princípio:

A máquina integra lavagem, enchimento e tampação. É a máquina ideal para produzir água em barris. Toda a máquina usa aço inoxidável 304, resistente à corrosão, pode ser limpa facilmente. As principais peças elétricas são todas de marca. O sistema de canal de ar usa o produto da marca Air TAC. A máquina tem construção compacta, ocupará pouco espaço, a eficiência de trabalho é alta. Precisa apenas de 2 operadores para controlar, é uma boa escolha para a fábrica escolher.



A configuração da máquina não precisa de parafuso de chão, após retirar a caixa, coloque a máquina no chão plano e, em seguida, ajuste a altura do suporte e ajuste toda a pressão do suporte para ser média. Depois que a máquina estiver bem configurada, entre pela tubulação de água, tubulação de drenagem e energia, energia do ar.



Processo de trabalho:

A unidade de enchimento de barris pode ser dividida em 3 etapas: lavagem, enchimento e tampação, um total de 9 estações de trabalho, processo de trabalho conforme abaixo:

(1) Coloque a boca do barril vazio no assento do barril, o barril vazio será lavado durante a situação de cabeça para baixo, 4 estações de trabalho para inserção do barril.

(2) O processo de lavagem será dividido em 4 etapas: 1, lavagem com água alcalina quente 2, lavagem com timerosal；3, lavagem com água limpa, 4, lavagem com água pura. Cada etapa de lavagem é definida para 8S, após a lavagem, haverá 10S para gotejamento.

(3) O barril após a lavagem se moverá para baixo 45 graus através da corrente de passagem e passará pela corrente de saída e virará 45 graus pelo cilindro de elevação do barril para a posição de enchimento.

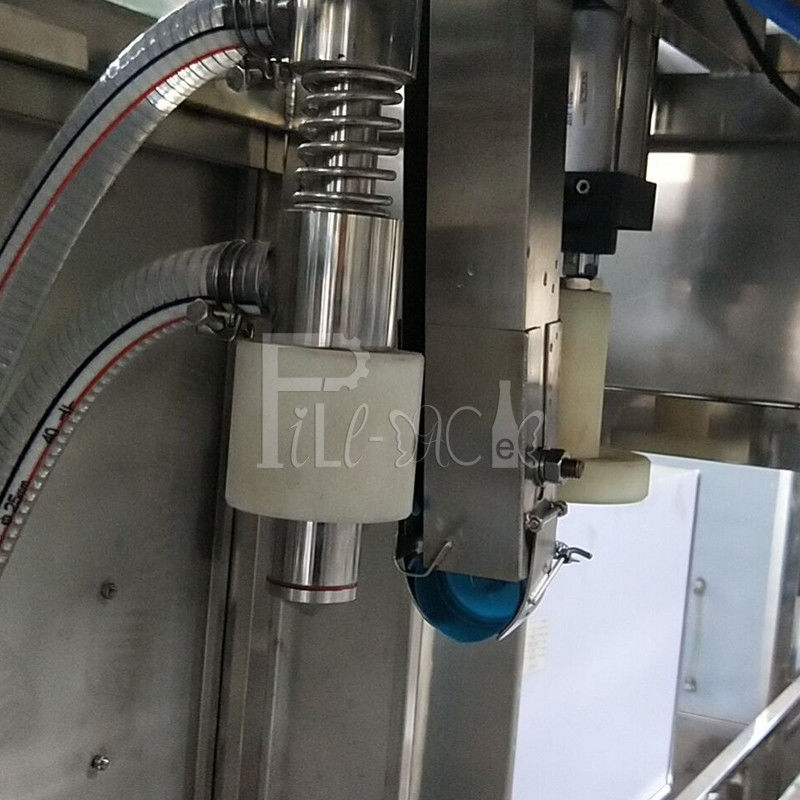

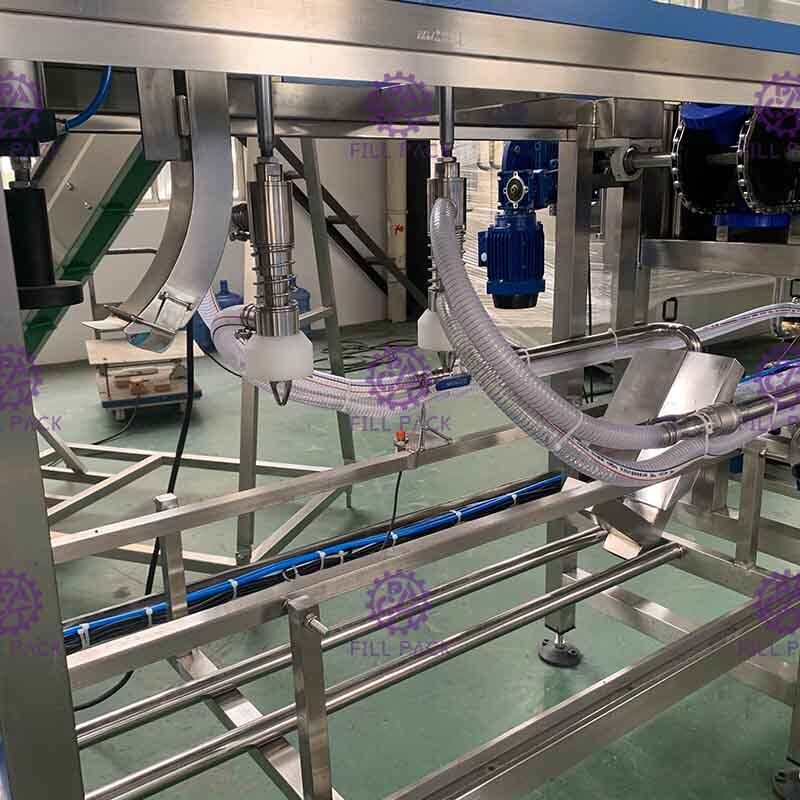

(4) A válvula de enchimento será acionada pelo cilindro para inserir no barril e começar a encher, o tempo de enchimento é controlado pelo PLC, e o tempo de enchimento é ajustável pelo painel de controle de acordo com a superfície do líquido de enchimento. Após o enchimento, a água extra voltará para o tanque de água pura por ventilação automática, pode reduzir o consumo de água. (tanque de água não incluído)

(5) Após a conclusão do processo de enchimento, o barril cheio será empurrado para a posição de tampação pelo cilindro de parada do barril, todo o processo termina até agora.



Caracteres:

1, Toda a máquina é controlada pelo sistema de microcomputador PID, toda a viagem do cilindro é calculada com antecedência para a distância acionada;

2, A máquina pode funcionar em modelo automático, o modelo manual é para verificação da máquina;



Parâmetros:

Cilindro: Air tech-Taiwan

Válvula magnética: Air tech-Taiwan

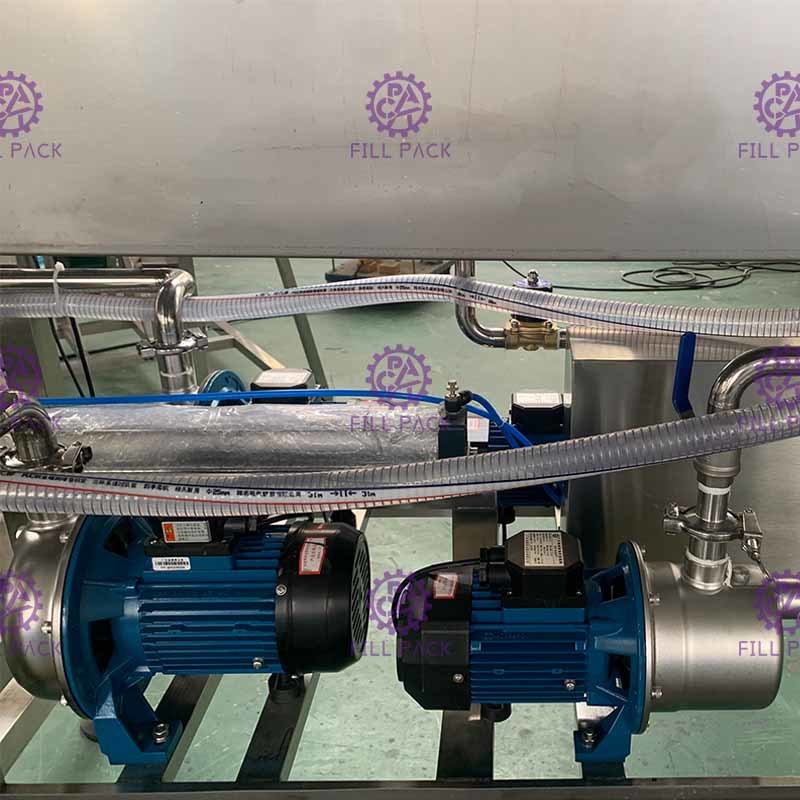

Bomba de elevação-bomba de enchimento: Nanfang

Motor: TWT Taiwan

Potência: 5,3KW

Dimensão: 3300*780*1740mm

Peso: 320kg





1.3, Verificação da luz

Potência: 0,09KW Dimensão: 1000*100*450MM Peso: 10kg



1.5, Máquina de Termoencolhimento

Aplicação com chapa SUS304, incluindo caldeira elétrica para gerar vapor e túnel de encolhimento especialmente para filme de tampa de barril;

Potência: 20KW

Dimensão: 800*600*1200mm

Peso: 100kg





1.6, Máquina de Codificação com Rolo de Tinta Sólida





Descrição:

O uso da tecnologia de integração fotoelétrica, roda de tinta sólida avançada, tem o excelente desempenho de impressão instantânea e secagem instantânea, o que não é fácil de apagar. A máquina é avançada em design, precisa na fabricação, estável na operação, controlada longitudinalmente em posição por controle eletrônico, arbitrariamente ajustável, ações de impressão e contagens controladas fotoeletricamente, e o número de folhas imprimíveis pode ser definido.

Aplicável à indentação da superfície ou impressão colorida da data de produção, número do lote do produto, data de validade, qualificação de inspeção, etc. de caixas de papel, rótulos, etiquetas, certificações, etc., com classificação automática, contagem automática, posicionamento aleatório, tempos de impressão predefinidos, a indentação é clara, a cor é opcional, a velocidade de impressão é rápida, impressão instantânea e secagem instantânea, perdas e outras vantagens.





Desempenho e Características:

O recurso se aplica à disposição em forma de T ou em forma de T de marcação dupla redonda, linhas T-1-11 1-10 / caracteres: R-type 1-8 OK, 1-8 palavras / linha. As especificações dos grãos de palavras são 2mm, 2,5mm, 3mm disponíveis.

As etiquetas podem ser impressas em papel, cartão e filme plástico, folha de alumínio.

A máquina é automática, de alta velocidade, alta eficiência, máximo impresso 300 por minuto.



Parâmetros técnicos:

Modelo	FP-380F
Tensão	AC 220/50V 110/60HZ
Potência	180W
Rolo de Tinta Sólida	35*32MM
Velocidade de Impressão	≤300Pcs/min
Tamanho do Objeto	C: 50-500mm L: 30-190mm
Linha Máxima de Impressão	Tipo T (10.5PT): 11Linhas (Máx. 10 Tipos/Linha) Tipo R (10.5PT): 8 Linhas (Máx. 8 Tipos/Linha)
Tamanho da Impressão	Dentro de 60 - 250mm
Tamanho do Tipo	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
Peso Líquido	23kg
Dimensão	440*345*300mm



Informações de embalagem para toda a linha:

Nº	Descrição	Embalagem	Qtd.	Dimensões (mm)	Peso
1	Desencapsulador e lavador de escova	Caixa de madeira	1Pacote	900*900*1250	250KG
2	Enchedora, verificador de luz, transportador de rolos, túnel de encolhimento, máquina de codificação	Caixa de madeira	1Pacote	4030*760*1770	700KG



O desenho do layout da planta (mm):

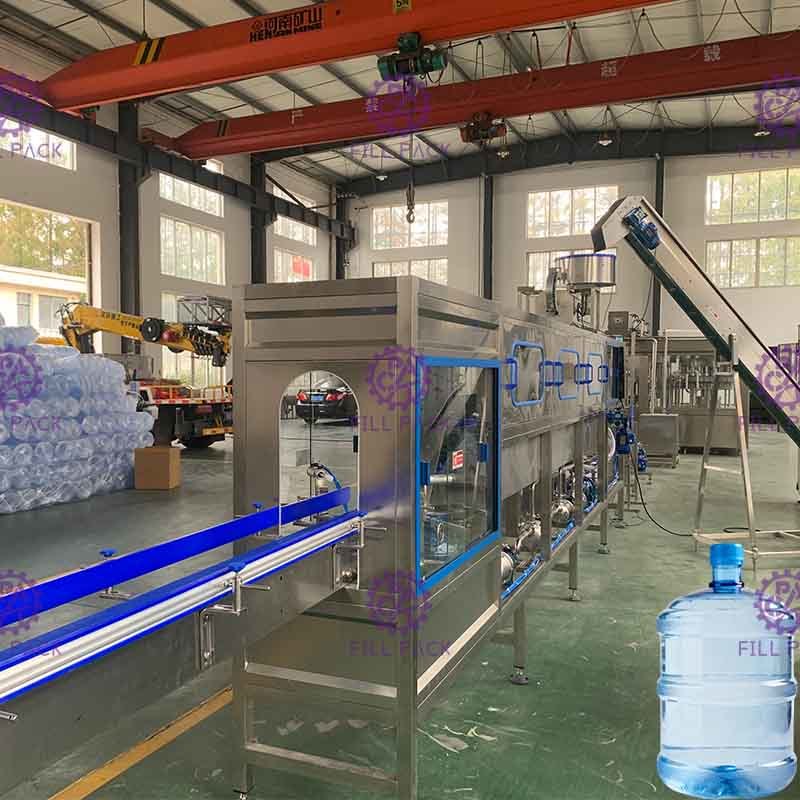

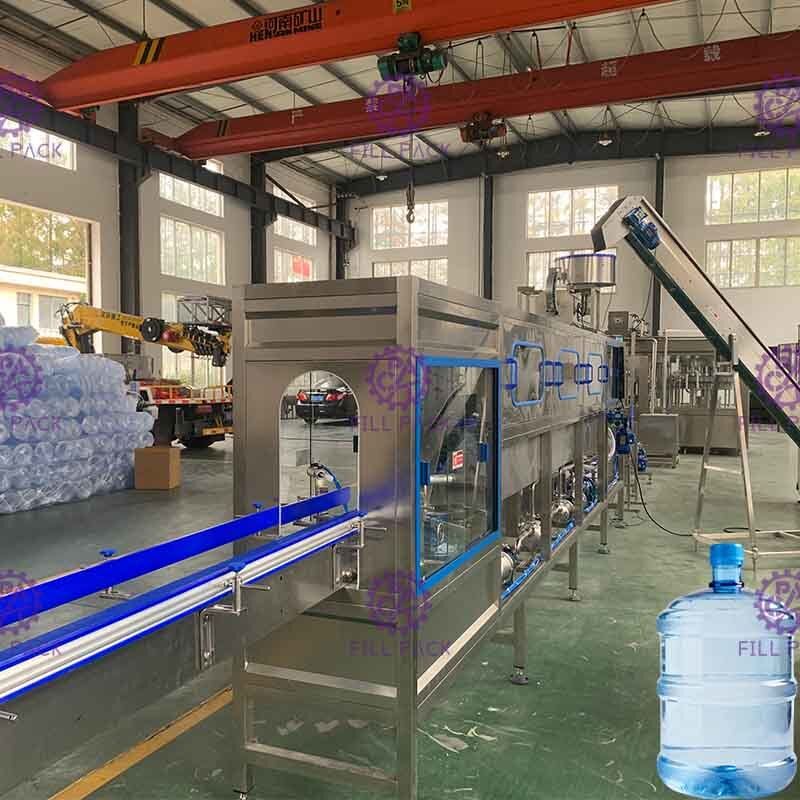

A linha de produção completa para ref.
