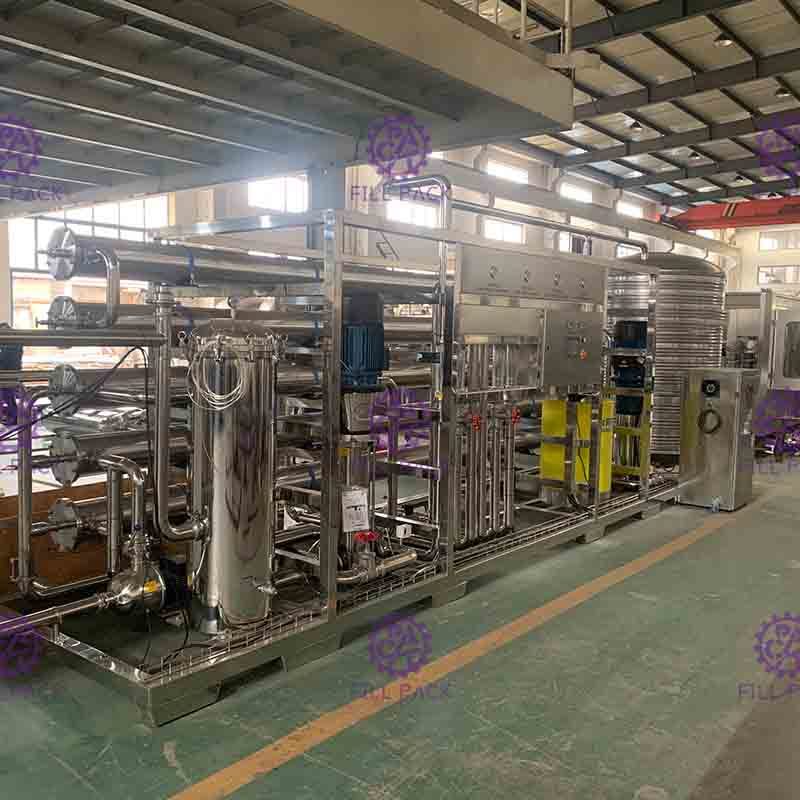

Beber puro/máquina potável do tratamento da água da osmose reversa 3000lph

Descrição de produto

Descrições técnicas:

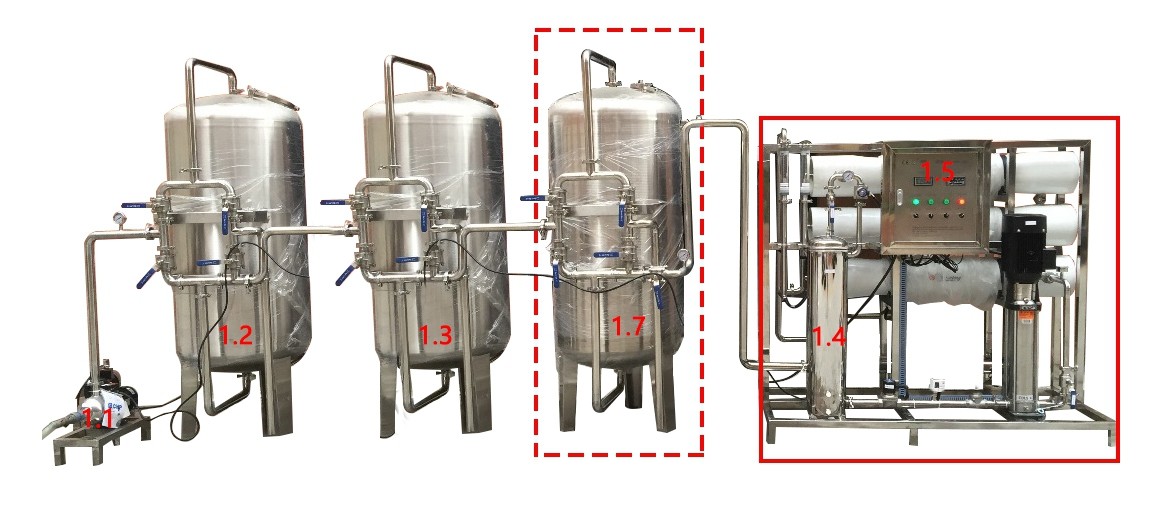

O sistema de tratamento de água é dividido em 4 partes: pré-tratamento, unidade de RO, partes de esterilização e partes correspondentes.

Pré-tratamento: bomba de água crua, filtro de areia de quartzo, filtro de carbono ativo, trocador de íons de sódio, filtro de cartucho, etc. Funções como abaixo:

a. Evitar a formação de incrustações na superfície das membranas (inclui Fe3, Fe2, CaCO3, CaCO4, SrSO4, CaF2, SiO2, Fe e óxido de alumínio);

b) Evitar substâncias coloidais e bloqueio de cama fluidizado;

c. Evitar o bloqueio do organismo;

d. Evitar o bloqueio de microorganismos;

e. Evitar quebra das membranas por substâncias oxidantes;

f) Assegurar a produção estável de água pela RO;

g, certificar-se de que não há bloqueio devido a uma dureza elevada;

1.1"Bomba de água crua:

Fornecer o fluxo e a pressão necessários para o equipamento depois; (marca NANFANG, bomba de qualidade número 1 na China)

Parâmetros:

Modelo: CHL8-30

Material: SUS304

Fluxo: 8 m3/h

Elevação: 25,5 m

Potência: 1,1 kW

Revolução: 2900 rpm

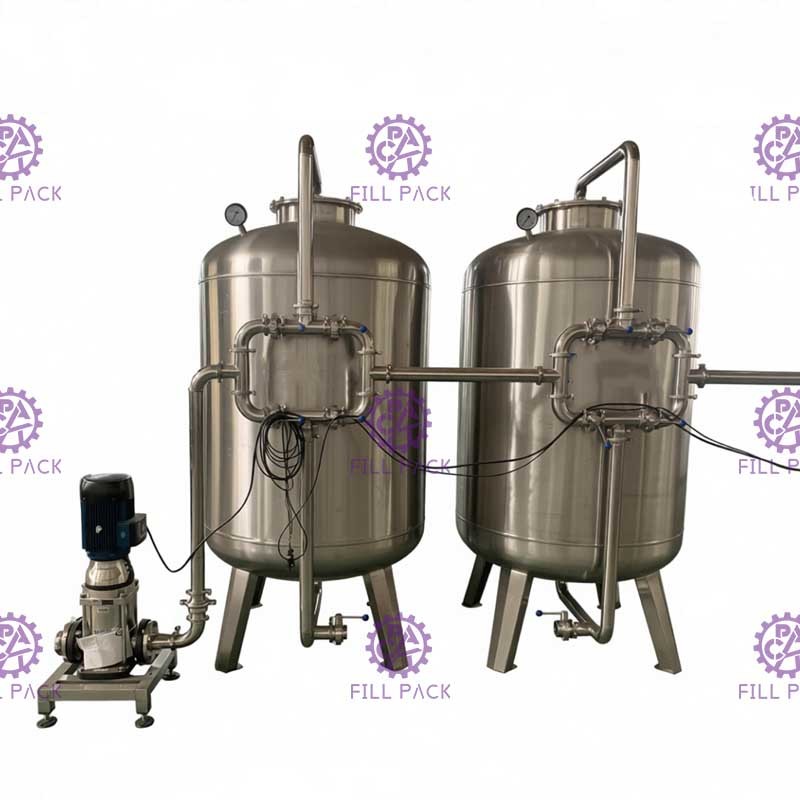

1.2, Filtro de areia de quartzo:

Aplicar SUS304 de alta qualidade, com sistema de controle automático, sistema de tubulação, inclui escotilha, buraco manual, dispositivo de distribuição de água em cima e em baixo, material de filtro, é modelo de pressão.

Dentro do filtro de areia, existem várias camadas de areia de quartzo de diâmetro diferente.O funcionamento instável do sistema é causado principalmente por um defeito no projeto do filtro de areia, efeito de lavagem de costas pobre irá aumentar a coagulação de areia superior SDI (índice de poluição), e vai causar poluição às membranas.

Considerando uma vez reiniciado após a descarga de volta, a nova superfície do filtro não é totalmente gerado, impureza é fácil de passar, nosso filtro de areia aplicar baixo padrão de fluxo de operação,Isto aumentará o efeito do filtro e reduzirá a poluição posteriormente..

A lavagem de volta fará uma expansão de 15-25% para os materiais do filtro, é melhor usar ar comprimido para trabalhar juntos, força 18-25L/sm2.

Parâmetros:

Modelo: SUS-600

Modelo de funcionamento: modelo de pressão, funcionamento automático, modelo manual de descarga e descarga

Taxa de fluxo: 6 m3/h

Pressão de projecto: 0,3 MPa

Diâmetro: Ø600 mm

Altura: 2500 mm

Espessura: 2 mm no corpo e 3 mm na parte superior

Material: SUS304

Material de filtragem: areia fina de quartzo

1.3, Filtro de carbono ativo

Aplicar SUS304 de alta qualidade, com sistema de controle automático, sistema de tubulação, inclui escotilha, buraco manual, dispositivo de distribuição de água em cima e em baixo, material de filtro, é modelo de pressão.

A principal função é remover a substância orgânica e o cloro residual. Dentro é preenchido com água de limpeza de carbono ativo, a água após passar por este filtro: 1, 60% da substância orgânica será absorvida; 2, o cloro residual será absorvido, a ação não é apenas absorção, enquanto que irá gerar catálise na superfície do carbono ativo, de modo que o carbono ativo não será totalmente absorvido,apenas perder pouco carbono.

Após passar pelo filtro de areia e pelo filtro de carbono ativo, a água atenderá ao padrão para entrar no dispositivo de purificação: SD1≤4;

Parâmetros:

Modelo: SUS-600

Modelo de funcionamento: modelo de pressão, funcionamento automático, modelo manual de descarga e descarga

Taxa de fluxo: 6 m3/h

Pressão de projecto: 0,3 MPa

Diâmetro: Ø600 mm

Altura: 2500 mm

Espessura: 2 mm no corpo e 3 mm na parte superior

Material: SUS304

Material de filtragem: carbono ativo fino

1.4Filtro de cartucho

Para evitar a entrada de quartzo no RO para quebrar as membranas, as membranas podem ser usadas por 3 meses em condições normais de trabalho, o projeto é adequado para a mudança rápida do cartucho.

Parâmetros:

Modelo: SUS-320

Modelo de funcionamento: modelo de pressão externa

Taxa de fluxo: 6 m3/h

Pressão de projecto: 0,3 MPa

Diâmetro: Ø320 mm

Altura: 1600 mm

Espessura: 1,5 mm

Material: SUS304

Material do cartucho: polipropileno 5um com fusão por pulverização

Quantidade de cartuchos: 6pcs

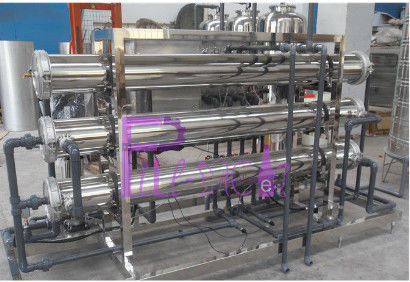

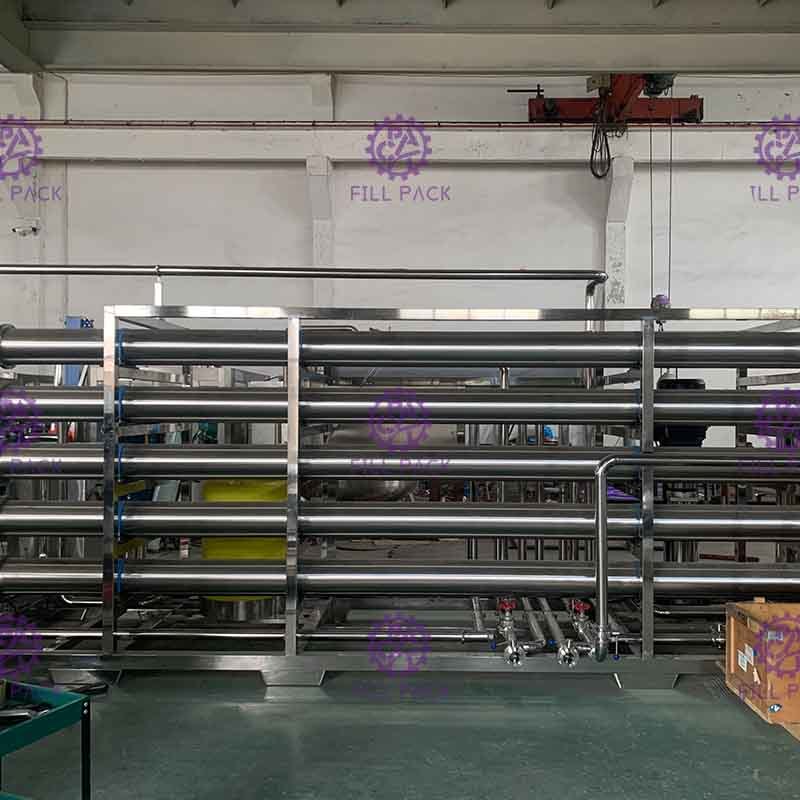

1.5, unidade RO

A membrana do RO é a parte chave de todo o RO, ele vai decidir o sistema funcional ou não.

Nenhuma mudança de fase será gerada no dispositivo de reação durante a purificação da água.

Rack SUS304 inteiro, parte de automação aplicar controle contactor CA, aplicar medidor de caudal, manômetro de pressão e válvula elétrica magnética de descarga automática, etc.

Dispositivo de proteção: O interruptor de proteção de baixa e alta pressão é definido antes da entrada de água e após a descarga de água.Interromper a bomba de reforço quando a pressão de descarga for demasiado elevada para evitar que o sistema funcione sob pressão superior ao estado.

Direção da corrente de água em estado de funcionamento:

Desenho do traçado da instalação ((mm)
